Влияние ударных нагрузок на контактные поверхности подшипников DURBAL
Ударная нагрузка на подшипник отличается от постоянной силы не только величиной. Имеют значение длительность импульса, скорость изменения усилия, направление удара и податливость окружающих деталей. В сферическом шарнире эти параметры определяют, где возникает повышенное давление, как деформируется антифрикционная поверхность и почему повторное нагружение иногда ускоряет её износ.
На примере шарнирных подшипников DURBAL рассмотрим контакт металлической сферы с композитным слоем, особенности циклического нагружения и признаки повреждений. Речь пойдёт об устройстве и физических процессах, а не о сравнении изделий по потребительским свойствам.

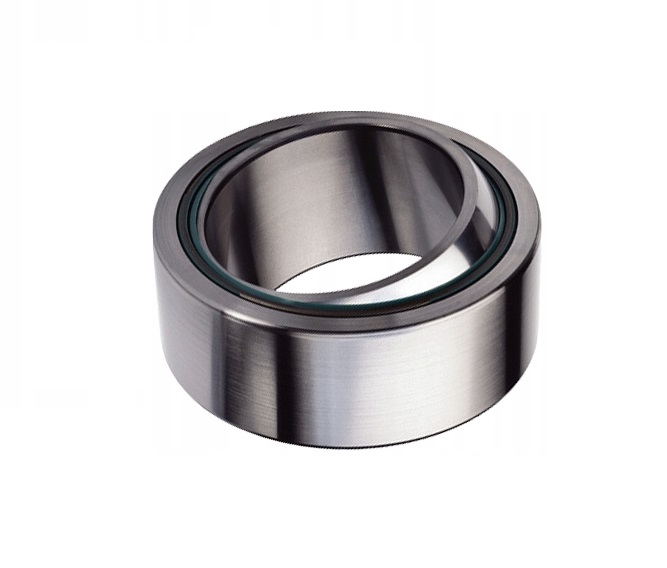

Как устроена контактная пара DURBAL
Шарнирные подшипники передают усилие между деталями, допускающими угловое смещение. В отличие от обычных подшипников качения здесь нагрузка часто проходит через сферическую пару скольжения. Наружное кольцо удерживает внутреннюю сферу, а контактные поверхности воспринимают радиальную и, в пределах конструкции, осевую составляющую силы.
В исполнениях DURBAL Classic Line применяется контактная пара с металлической сферой и дорожкой DURBAL-Glide. По техническим сведениям производителя, это армированный стекловолокном полимерный композит с содержанием ПТФЭ. Сферу выполняют с твёрдым хромовым покрытием либо из нержавеющей стали в соответствующих исполнениях. Полимерный слой снижает трение и придаёт контакту определённую податливость. Производитель указывает на пригодность ряда таких конструкций к ударным воздействиям, но это не универсальная гарантия отсутствия повреждений при любом импульсе.
У DURBAL есть и другие конструктивные решения. В Basic Line применяются другие сочетания материалов, а в Premium Line встречаются узлы с телами качения. Поэтому выводы о деформации композитного слоя не следует переносить на все шарнирные подшипники марки.
Чем удар отличается от обычного нагружения
Когда на механизм действуют ударные нагрузки на подшипники, сила быстро нарастает и затем спадает. При одинаковом максимуме два импульса могут различаться продолжительностью и энергией. Удары по подшипникам возникают при резком останове звена, столкновении деталей после свободного хода, реверсе привода или прохождении внешнего ударного воздействия через конструкцию.
Импульс силы описывает интеграл силы по времени: J = ∫F(t)dt. Он связан с изменением количества движения. Но по одному импульсу нельзя рассчитать остаточную деформацию: часть энергии уходит в упругие колебания, нагрев, трение и необратимые изменения материалов.
Динамические нагрузки на подшипники необходимо рассматривать совместно с массой подвижных деталей и жёсткостью соединения. Если продолжительность воздействия сопоставима с характерным периодом собственных колебаний, отклик конструкции особенно чувствителен к форме импульса. После кратковременного воздействия колебания подшипника и окружающих деталей иногда продолжаются, даже когда внешняя сила уже исчезла.
Как распределяется давление в сферическом контакте
Распределение нагрузки в подшипнике зависит от геометрии сопряжённых поверхностей, их упругости, зазора и направления силы. Реальная область контакта не обязана совпадать со всей видимой сферической поверхностью. Под нагрузкой одна её зона сжимается сильнее остальных; у края контактного участка могут возникнуть выраженные градиенты напряжений.
Для предварительной оценки используют номинальное давление: p = F / A, где A — принятая в расчётной модели площадь проекции нагруженной зоны. Эта величина удобна для сопоставления режимов, однако она не равна локальному максимуму давления. Чтобы описать напряжения в подшипниках с композитной дорожкой, нужны сведения о толщине слоя, свойствах материалов и взаимодействии с корпусом.
При сильном импульсе деформация подшипников складывается из упругого смещения металлической сферы, сжатия композита и деформации наружного кольца. Если корпус податлив или установлен с перекосом, картина давления меняется. Перекос подшипника способен приблизить нагруженную область к краю дорожки и усилить местную концентрацию напряжений.
Почему контактная жёсткость важна при ударе
Податливая контактная прослойка в определённых условиях снижает пик передаваемой силы, но увеличивает перемещение соприкасающихся деталей. Это видно из упрощённой энергетической модели линейной пружины: при заданной энергии E максимальная сила равна √(2kE), где k — жёсткость, а перемещение равно √(2E/k).
Эти выражения показывают лишь качественную связь. Они не являются расчётными формулами DURBAL-Glide: полимер армирован, его поведение зависит от скорости деформации и температуры, а контакт сферы со слоем нелинеен. Кроме того, натяг подшипника влияет на исходное напряжённое состояние и момент начала относительного перемещения. Сравнивать удары при разном натяге без учёта предварительной нагрузки некорректно.
Какие повреждения возникают после удара
Повреждения подшипников зависят от материала контактной пары, предельного давления, числа воздействий и характера движения. В металлических поверхностях возникают локальные пластические вмятины, задиры или усталостные трещины. В композитной дорожке вероятны остаточное сжатие, повреждение связующего, нарушение связи между армирующими волокнами и матрицей. Это возможные механизмы, а не подтверждённая статистика отказов конкретных серий DURBAL.
Единичный импульс не всегда вызывает заметное разрушение подшипников. Сначала контакт может деформироваться обратимо. При превышении локальной прочности появляются остаточные изменения, которые затем влияют на положение и площадь контакта. Микротрещины в подшипниках возникают в разных условиях; для сферических полимерных пар их нельзя объяснять теми же законами, что и усталостное выкрашивание дорожек качения.
Усталость подшипников при повторных воздействиях определяется историей нагружения. Даже если каждый отдельный импульс не создаёт немедленного отказа, чередование сжатия и относительного скольжения способно накапливать изменения поверхности. Здесь важны цикличность, направление силы и амплитуда углового хода.
| Зона контакта | Возможное повреждение | Фактор воздействия |
|---|---|---|
| Металлическая сфера | Вмятины, задиры, усталостные трещины | Повышенное давление и повторное нагружение |
| Композиционная дорожка | Остаточное сжатие, повреждение связующего | Деформация и циклическое скольжение |
| Граница волокон и матрицы | Ослабление связи компонентов | Повторяющиеся местные напряжения |
Повторные удары, износ и люфт
Износ шарнирных подшипников при малых углах качания иногда концентрируется на ограниченном участке сферы. Увеличение углового перемещения смещает область взаимодействия, но также увеличивает путь трения. Поэтому нельзя установить простой универсальный закон «больше ход — меньше износ».
Зазор в подшипнике изменяется из-за исходных допусков, остаточных деформаций и изнашивания. Если в механизме есть свободный ход, нагрузка при смене направления способна вызвать вторичное столкновение. Люфт шарнирного подшипника становится тогда не только следствием изменения контактных поверхностей, но и фактором последующих ударов. Напротив, при устойчивом одностороннем предварительном нагружении свободное соударение может вообще не возникнуть.
Связь между зазором и повреждением замкнутая, но не обязательно самоускоряющаяся. Податливость контактной пары, вязкое рассеяние энергии и изменение площади контакта могут как ослаблять, так и усиливать пиковые напряжения. Долговечность подшипников зависит от сочетания этих факторов, а не от одного измеренного люфта.
Температура, частицы и свойства покрытия
Температура полимерных подшипников влияет на жёсткость, ползучесть и восстановление формы композитного слоя. Для композита полиамид–ПТФЭ–стекловолокно производитель DURBAL указывает рабочий температурный диапазон от −30 до +60 °C. Это границы для соответствующего материала, а не универсальный температурный предел всех конструкций марки. При выходе за условия конкретной конструкции свойства и допустимые нагрузки требуют самостоятельной оценки.
Загрязнение подшипников меняет характер трения. Твёрдые частицы способны внедряться в более мягкую дорожку либо создавать борозды на металлической сфере. DURBAL описывает способность композитной дорожки удерживать часть попавших частиц. Однако результат зависит от твёрдости, размера и концентрации загрязнений: само по себе наличие полимера не исключает абразивный износ.
Хромовое покрытие металлической сферы влияет на твёрдость поверхностного слоя и сопротивление истиранию. При оценке ударного воздействия следует учитывать также свойства основы и границы между слоями. Твёрдость покрытия не равнозначна ударной стойкости всей пары трения.
Грузоподъёмность и пределы расчёта
Нагрузочная способность подшипников описывается в каталогах через определённые расчётные характеристики. Для скользящих конструкций DURBAL Classic Line статическая грузоподъёмность связана с условием отсутствия остаточной деформации в слабейшей части корпуса и запасом относительно предела текучести. Динамическая грузоподъёмность служит характеристикой для оценки ресурса при движении.
Эти показатели нельзя напрямую приравнивать к допустимой силе любого кратковременного удара. Максимум контактного давления зависит от конкретной формы импульса, контактной податливости и конструкции узла. Утверждение, что запас по статической грузоподъёмности полностью исключает повреждение покрытия или композита, было бы необоснованным.
Для исследований точнее анализировать историю давления во времени, относительные перемещения, остаточный прогиб и состояние дорожки после повторных воздействий. Численное моделирование с учётом контакта и свойств материалов помогает выявлять области риска, но результаты нуждаются в экспериментальной проверке.
Как обнаруживают последствия ударов
Испытания подшипников на импульсное и повторное нагружение позволяют сопоставить исходную и остаточную геометрию узла. Полезно измерять радиальный свободный ход, момент качания, характер поверхностных дефектов и температуру. Микроскопия и профилометрия помогают различить вмятины, борозды, следы переноса материала и трещины.
Вибродиагностика подшипников позволяет исследовать отклик механизма на удар и изменение его динамического поведения. Но методики, разработанные для вращающихся подшипников качения, не следует механически применять к медленно качающейся сферической паре: у неё другие источники сигналов и режимы возбуждения.
Для надёжного вывода важно сравнивать результаты при одинаковой предварительной нагрузке, температуре и амплитуде качания. Изменение только одного показателя, будь то уровень вибрации или момент трения, не позволяет однозначно определить механизм повреждения.
Что определяет результат ударного воздействия
Влияние удара формируется цепочкой процессов: внешний импульс вызывает движение и деформацию деталей, локальное контактное давление изменяет состояние металлической сферы и антифрикционного слоя, а остаточные изменения влияют на последующее нагружение. Эта связь объясняет, почему одинаковая ударная сила не означает одинаковую степень износа.
Для подшипников DURBAL с дорожкой DURBAL-Glide принципиально учитывать совместную работу металлической сферы, армированного композита и корпуса. Пока отсутствует измеренная зависимость для конкретного размера, температуры и формы импульса, нельзя предсказывать ударный ресурс по одной паспортной характеристике. Корректный инженерный вывод строится на расчёте контакта, истории нагрузок и подтверждённых результатах испытаний.
