Упорный однорядный подшипник: ГОСТ, размеры, виды и правила выбора
Упорный однорядный подшипник предназначен прежде всего для восприятия нагрузки, направленной вдоль оси вращения. Однако под этим названием могут подразумеваться разные конструкции: шариковые упорные, роликовые, игольчатые, конические упорные и близкие к ним однорядные конические радиально-упорные подшипники.
При подборе важно учитывать не только внутренний диаметр, но и направление нагрузки, конструкцию подшипника, размеры, действующий ГОСТ, грузоподъемность, частоту вращения и особенности монтажа.
Что такое упорный однорядный подшипник

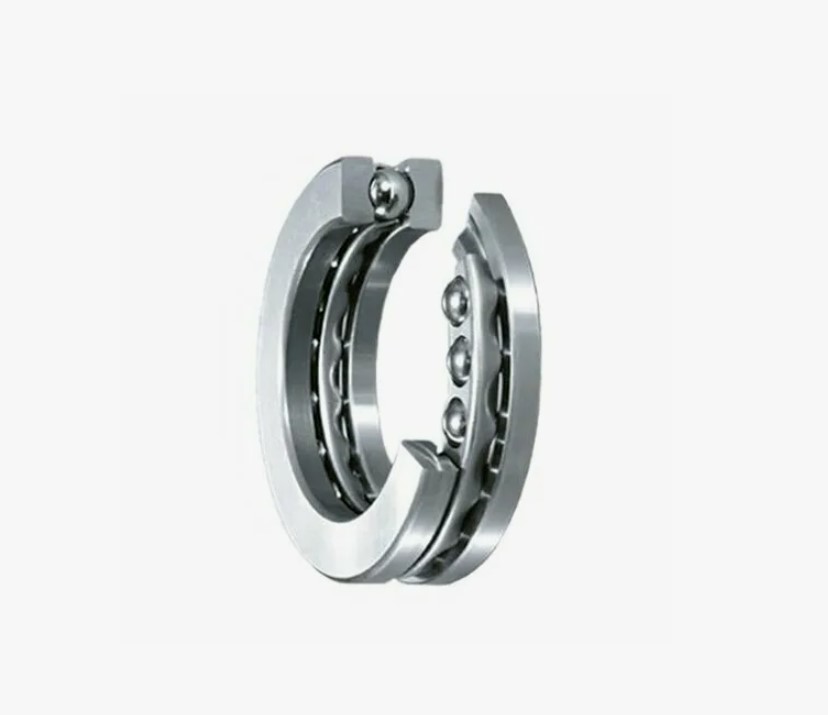

В однорядном подшипнике тела качения располагаются в одном рабочем ряду. Классический шариковый упорный однорядный подшипник состоит из тугого кольца, свободного кольца и комплекта шариков с сепаратором. Его основная задача — удерживать вал от осевого смещения и воспринимать осевую нагрузку, действующую в одном направлении. Для восприятия радиальной нагрузки обычный шариковый упорный однорядный подшипник не предназначен. Если в узле одновременно действуют радиальные и осевые силы, применяют другие конструкции, например радиально-упорный однорядный конический подшипник.
- Шариковый упорный однорядный подшипник — рассчитан преимущественно на осевую нагрузку в одном направлении и отличается сравнительно небольшим трением.
- Роликовый конический упорный однорядный подшипник — предназначен для значительных осевых нагрузок и использует конические ролики в качестве тел качения.
- Радиально-упорный однорядный конический подшипник — воспринимает одновременно радиальную и осевую нагрузку.
- Игольчатый однорядный упорный подшипник — отличается минимальной монтажной высотой и способен воспринимать значительную осевую нагрузку при компактных размерах.
ГОСТ упорного однорядного подшипника
Для правильного подбора необходимо учитывать не только тип конструкции, но и нормативный документ, по которому изготовлен подшипник. Для шариковых упорных одинарных и двойных подшипников применяется ГОСТ 7872-2025. Этот стандарт введен в действие с 1 мая 2025 года и заменил ранее применявшийся ГОСТ 7872-89. Поэтому в старых каталогах, технической документации и обозначениях продукции по-прежнему можно встретить ссылку на ГОСТ 7872-89.
- Шариковые упорные одинарные и двойные подшипники: ГОСТ 7872-2025.
- Конические роликовые однорядные радиально-упорные подшипники: ГОСТ 27365-2023.
- Конические роликовые упорные одинарные подшипники: ГОСТ 27057-86.
- Роликовые упорные подшипники с игольчатыми роликами без колец: ГОСТ 26676-85.
Упорные подшипники однорядные: размеры и обозначения
При выборе упорного однорядного подшипника необходимо проверить его основные присоединительные размеры. Обычно используются три главных параметра: d — диаметр отверстия, D — наружный диаметр, T или H — общая высота подшипника в зависимости от конкретной конструкции и применяемого стандарта. Совпадение только внутреннего диаметра не гарантирует взаимозаменяемость, поскольку подшипники разных размерных серий могут значительно отличаться наружным диаметром и монтажной высотой.
| Обозначение ГОСТ | Обозначение ISO | d, мм | D, мм | T, мм |
|---|---|---|---|---|
| 8100 | 51100 | 10 | 24 | 9 |
| 8104 | 51104 | 20 | 35 | 10 |
| 8200 | 51200 | 10 | 26 | 11 |
| 8204 | 51204 | 20 | 40 | 14 |
| 8205 | 51205 | 25 | 47 | 15 |
| 8206 | 51206 | 30 | 52 | 16 |
| 8210 | 51210 | 50 | 78 | 22 |
| 8216 | 51216 | 80 | 115 | 28 |
| 8220 | 51220 | 100 | 150 | 38 |
Как читать обозначения ГОСТ и ISO
В каталогах один и тот же упорный однорядный подшипник нередко указывается сразу с двумя обозначениями. Например, можно встретить запись 8100/51100 или 8206/51206. Первое обозначение относится к системе, традиционно используемой для отечественных подшипников, а второе соответствует распространенной международной системе ISO.
Распространенные отечественные серии 8100, 8200, 8300 и 8400 соответствуют международным сериям 51100, 51200, 51300 и 51400. Однако при подборе зарубежного аналога необходимо сверять не только обозначение и размеры, но также грузоподъемность, допустимую частоту вращения, класс точности, конструкцию сепаратора и другие технические характеристики.
- Серия 8100 — соответствует серии ISO 51100.
- Серия 8200 — соответствует серии ISO 51200.
- Серия 8300 — соответствует серии ISO 51300.
- Серия 8400 — соответствует серии ISO 51400.
Шариковый упорный однорядный подшипник
Шариковый упорный однорядный подшипник является одним из наиболее распространенных вариантов для узлов, в которых основная нагрузка направлена вдоль оси вала. Благодаря использованию шариков такая конструкция отличается сравнительно небольшими потерями на трение и может работать при достаточно высоких частотах вращения.
При этом обычный шариковый упорный подшипник не должен воспринимать значительную радиальную нагрузку. Если в механизме присутствуют одновременно осевая и радиальная составляющие, требуется отдельная радиальная опора либо применение подшипника другого типа.
Роликовый конический упорный однорядный подшипник
Роликовый конический упорный однорядный подшипник использует конические ролики и предназначен преимущественно для восприятия значительных осевых нагрузок в одном направлении. За счет линейного контакта роликов с дорожками качения такая конструкция имеет высокую несущую способность и применяется в узлах, где возможностей шарикового упорного подшипника недостаточно.
Важно отличать чисто упорный конический роликовый подшипник от распространенного конического радиально-упорного подшипника. Несмотря на сходство названий и использование конических роликов, эти конструкции рассчитаны на разные схемы нагружения.
Радиально-упорный однорядный конический подшипник
Радиально-упорный однорядный конический подшипник предназначен для одновременного восприятия радиальной и осевой нагрузки. Его дорожки качения и ролики имеют коническую форму, благодаря чему силы передаются под определенным углом к оси вращения.
Один такой подшипник воспринимает осевое усилие преимущественно в одном направлении. Поэтому в узлах, где необходимо зафиксировать вал в обоих осевых направлениях, два конических однорядных подшипника часто устанавливают парой навстречу друг другу. Для такой схемы особенно важны правильная регулировка осевого зазора и преднатяга.
Чисто упорный конический роликовый подшипник ориентирован преимущественно на передачу осевой нагрузки. Радиально-упорный однорядный конический подшипник рассчитан на комбинированную нагрузку, то есть способен одновременно воспринимать радиальную и осевую составляющие. Поэтому эти названия нельзя считать полными синонимами.
Игольчатый однорядный упорный подшипник
Игольчатый однорядный упорный подшипник применяется в узлах, где требуется значительная осевая грузоподъемность при минимальной монтажной высоте. В качестве тел качения используются длинные тонкие цилиндрические ролики — иглы. Благодаря этому можно получить компактную конструкцию с большой рабочей площадью контакта.
Распространенным международным вариантом являются упорные игольчатые сборки серии AXK. Они работают с осевой нагрузкой в одном направлении, а радиальная нагрузка должна восприниматься другой опорой.
- Поверхности, по которым работают игольчатые ролики, должны иметь достаточную твердость и качество обработки.
- Если соседние детали не могут использоваться как дорожки качения, устанавливаются специальные упорные шайбы.
- Радиальная нагрузка должна восприниматься отдельным подшипником или другим элементом опоры.
- Необходимо обеспечить подходящую смазку и чистоту рабочей зоны.
Сравнение основных типов однорядных подшипников
| Тип подшипника | Осевая нагрузка | Радиальная нагрузка | Основная особенность | Когда применяется |
|---|---|---|---|---|
| Шариковый упорный однорядный | Да, в одном направлении | Нет | Небольшое трение и разъемная конструкция | При преимущественно осевой нагрузке |
| Роликовый конический упорный | Да, в одном направлении | Конструкция ориентирована на осевую работу | Высокая осевая грузоподъемность | При значительных осевых усилиях |
| Радиально-упорный однорядный конический | Да, в одном направлении | Да | Работа с комбинированной нагрузкой | Редукторы, ступичные узлы, трансмиссии и оборудование |
| Игольчатый однорядный упорный | Да, в одном направлении | Нет | Минимальная монтажная высота | Компактные механизмы с ограниченным осевым пространством |
Как выбрать упорный однорядный подшипник
Выбор упорного однорядного подшипника начинается с определения схемы нагрузки. Необходимо установить, действует ли только осевая сила или одновременно присутствует радиальная составляющая, в каком направлении передается осевая нагрузка и какие размеры доступны для установки подшипника.
- Тип нагрузки: для преимущественно осевой нагрузки применяются упорные конструкции, для комбинированной — радиально-упорные.
- Направление осевой силы: одинарные подшипники обычно воспринимают осевую нагрузку в одном направлении.
- Размеры: необходимо сверять диаметр отверстия d, наружный диаметр D и монтажную высоту T или H.
- Грузоподъемность: учитываются динамическая и статическая нагрузка конкретного типоразмера.
- Частота вращения: допустимые обороты зависят от конструкции, размеров, сепаратора, смазки и производителя.
- ГОСТ и ISO: при подборе аналога необходимо проверять не только номер, но и полное конструктивное соответствие.
- Условия эксплуатации: температура, загрязнение, вибрация, смазка и характер рабочего цикла влияют на выбор исполнения.
Типичные ошибки при подборе и установке
Одна из наиболее распространенных ошибок — использование обычного шарикового упорного однорядного подшипника в узле, где на него воздействует значительная радиальная сила. Такая конструкция предназначена для осевой нагрузки, поэтому радиальная составляющая должна восприниматься отдельной опорой.
Также нельзя выбирать замену только по диаметру отверстия. Например, подшипники разных серий могут устанавливаться на вал одного диаметра, но существенно отличаться наружным диаметром, высотой, грузоподъемностью и другими параметрами.
- Не использовать упорный шариковый подшипник для значительной радиальной нагрузки.
- Не подбирать замену только по внутреннему диаметру.
- Не смешивать понятия чисто упорного конического и радиально-упорного конического подшипника.
- Учитывать, что в старой документации может быть указан ГОСТ 7872-89, тогда как актуальным является ГОСТ 7872-2025.
- При парной установке конических радиально-упорных подшипников правильно регулировать осевой зазор или преднатяг.
- Для игольчатых упорных конструкций контролировать качество рабочих дорожек и необходимость установки специальных шайб.
Какой упорный однорядный подшипник выбрать для разных задач
Если в механизме действует преимущественно осевая нагрузка, а частота вращения достаточно высокая, обычно рассматривают шариковый упорный однорядный подшипник. При повышенной осевой нагрузке могут применяться роликовые упорные исполнения. Если ключевое требование — минимальная монтажная высота, рациональным вариантом становится игольчатый однорядный упорный подшипник.
Если одновременно присутствуют значительная радиальная и осевая нагрузки, следует рассматривать не классический упорный, а радиально-упорный однорядный конический подшипник. Для фиксации вала в двух осевых направлениях такие подшипники обычно применяются парой с соответствующей регулировкой.
Частые вопросы об упорных однорядных подшипниках
Для шариковых упорных одинарных и двойных подшипников действует ГОСТ 7872-2025, введенный в действие с 1 мая 2025 года взамен ГОСТ 7872-89.
Классический шариковый упорный однорядный подшипник предназначен преимущественно для осевой нагрузки и не должен использоваться как радиальная опора. Если одновременно действуют радиальная и осевая силы, применяют соответствующий радиально-упорный тип.
d обозначает диаметр отверстия под вал, D — наружный диаметр подшипника, T — его общую монтажную высоту или ширину в зависимости от конструкции. Для проверки взаимозаменяемости необходимо учитывать все присоединительные размеры.
8100 и 51100 — обозначения одного распространенного типоразмера в разных системах обозначений. Номинальные размеры такого подшипника составляют 10×24×9 мм.
Упорная конструкция рассчитана преимущественно на осевую нагрузку. Радиально-упорный подшипник способен одновременно воспринимать радиальную и осевую составляющие. Особенно важно учитывать это различие при выборе конических роликовых подшипников.
Это компактный роликовый упорный подшипник, в котором телами качения являются игольчатые ролики. Он применяется для восприятия осевой нагрузки при минимальной монтажной высоте, а радиальная нагрузка должна восприниматься отдельной опорой.
Итоги
Термин «упорный однорядный подшипник» охватывает несколько конструктивно различных решений. Для преимущественно осевой нагрузки применяются шариковые, роликовые и игольчатые упорные исполнения. Если одновременно действуют радиальная и осевая силы, используются радиально-упорные конструкции, в том числе однорядные конические роликовые подшипники.
Для правильного выбора необходимо определить характер и направление нагрузки, проверить размеры d, D и T или H, установить подходящую серию, сверить обозначение по ГОСТ и ISO, а также учесть грузоподъемность, частоту вращения и условия монтажа. Такой подход позволяет подобрать подшипник не только по размеру, но и по реальным условиям работы узла.
