Роликовые линейные подшипники — это класс компонентов, который решает задачи, недоступные для шариковых систем: сверхвысокие нагрузки, повышенная жёсткость, работа в загрязнённых средах, возможность регулировки и ремонта. В отличие от шариковых направляющих, где контакт происходит в точке, цилиндрический ролик соприкасается с дорожкой качения по линии — это увеличивает площадь контакта в десятки раз и позволяет воспринимать значительно более высокие нагрузки при тех же габаритах.
V-образные линейные роликовые подшипники занимают особое место в этой экосистеме: их профиль в форме буквы «V» обеспечивает самоцентрирование каретки на рельсе, компенсацию погрешностей монтажа и уникальную способность к самоочищению. Именно поэтому V-образные направляющие стали стандартом для деревообработки, пищевой промышленности и outdoor-оборудования, где обычные профильные рельсы выходят из строя за считанные недели.
Что такое роликовый линейный подшипник и как он устроен
Классический линейный шариковый подшипник работает по принципу точечного контакта: каждый шарик касается дорожки качения в одной точке. Это обеспечивает низкое трение и высокую скорость, но ограничивает нагрузочную способность. При превышении допустимой нагрузки в зоне контакта возникают пластические деформации, которые быстро выводят узел из строя. Роликовый линейный подшипник использует цилиндрические или игольчатые ролики, контактирующие с дорожкой по линии. Линейный контакт распределяет нагрузку по значительно большей площади, что даёт более высокую грузоподъёмность (в 2–3 раза выше, чем у шариковых аналогов), повышенную жёсткость, больший ресурс при ударных и знакопеременных нагрузках и устойчивость к загрязнениям — крупные ролики менее чувствительны к мелким абразивным частицам, чем шарики.
Типовой роликовый линейный подшипник состоит из наружного кольца (корпуса) из подшипниковой стали ШХ15 с закалкой до 58–62 HRC, роликов диаметром 3–10 мм, сепаратора из полиамида, латуни или стали, уплотнений для защиты от загрязнений и системы рециркуляции, по которой ролики возвращаются из зоны нагрузки в зону холостого хода. Роликовые подшипники делятся на две принципиальные категории: с ограниченным ходом (ролики не рециркулируют, ход ограничен длиной сепаратора — максимальная жёсткость и точность) и с неограниченным ходом (рециркуляционные, обеспечивают теоретически бесконечное перемещение, скорость до 5 м/с и нагрузки до 100 кН и более).
- Наружное кольцо (корпус) — подшипниковая сталь ШХ15 или аналоги, закалка 58–62 HRC, внутренние дорожки качения соответствуют геометрии роликов.
- Ролики — цилиндрические тела качения в один или несколько рядов; для высокоточных применений шлифуются с допуском по диаметру не более 1–2 мкм.

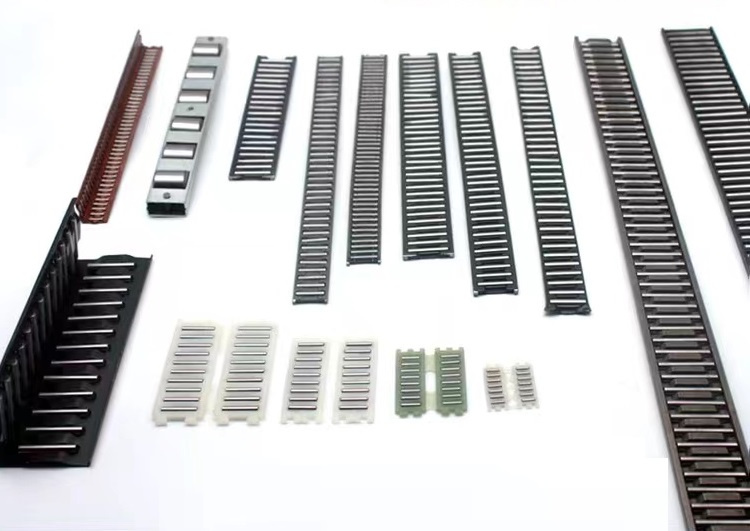

- Сепаратор — разделяет ролики, предотвращает их контакт друг с другом и обеспечивает равномерное распределение нагрузки.
- Уплотнения — защищают внутреннюю полость от загрязнений и удерживают смазку; для агрессивных сред применяются двойные уплотнения с промежуточной камерой.
- Система рециркуляции — в подшипниках с бесконечным ходом ролики циркулируют внутри корпуса по специальным каналам.
- С ограниченным ходом — максимальная жёсткость и точность, применяются в прецизионных измерительных приборах и короткоходовых механизмах.
- С неограниченным ходом (рециркуляционные) — бесконечное перемещение, скорость до 5 м/с, нагрузки до 100 кН, используются в станках и автоматизированных системах.
V-образные линейные роликовые подшипники: конструкция и уникальные свойства
V-образный линейный роликовый подшипник (часто называемый V-wheel или V-guide bearing) представляет собой подшипник качения с наружным кольцом, имеющим профиль в форме буквы «V» с углом 90°. Внутри корпуса расположены два ряда шариков или роликов, ориентированных под углом друг к другу, что позволяет воспринимать нагрузки в четырёх направлениях одновременно. Ключевая особенность конструкции — двойной угловой контакт: наружное кольцо имеет две дорожки качения, расположенные под углом 45° к оси, что обеспечивает восприятие радиальных и осевых нагрузок, опрокидывающих моментов и самоцентрирование каретки относительно рельса при небольших перекосах.
V-образный подшипник работает в паре со специальным рельсом, имеющим V-образный профиль. Рельсы изготавливаются из углеродистой стали 1045 или нержавеющей стали 420-й серии, подвергаются индукционной закалке до твёрдости 55–60 HRC и шлифуются для минимизации трения. Существует два типа V-образных рельсов: внутренний V (рельс имеет канавку V-образной формы, каретка охватывает рельс снаружи) и наружный V (рельс имеет выступающий V-образный гребень, обеспечивающий более высокую нагрузочную способность).
Одно из главных преимуществ V-образной геометрии — эффект самоочищения. При качении подшипника по рельсу линейная скорость точек на разных участках V-профиля неодинакова: чем дальше от центра, тем выше скорость. Эта разница скоростей создаёт эффект «выдавливания» загрязнений к периферии профиля — грязь, стружка и пыль просто выталкиваются за пределы зоны контакта. V-образная система также способна компенсировать смещения параллельности и плоскостности монтажных поверхностей до 2,5 мм при использовании плоских рельсов и роликов, тогда как профильные рельсовые направляющие с рециркуляцией шариков требуют выравнивания базовых поверхностей с точностью до 0,02–0,05 мм на метр.
- Деревообрабатывающие станки — постоянное присутствие стружки и опилок.
- Пищевое оборудование — необходимость частой мойки и дезинфекции.
- Сельскохозяйственная техника — работа под открытым небом.
- Строительное оборудование — пыль, грязь, абразивные частицы.
- 3D-принтеры и MakerSlide — плавное движение, простая регулировка, низкая стоимость по сравнению с профильными рельсами.
Классификация роликовых линейных подшипников
Роликовые линейные подшипники классифицируются по нескольким признакам: по типу контакта (с линейным контактом — классические роликовые, и с точечно-линейным — комбинированные системы с бочкообразными или сферическими роликами), по конструкции корпуса (цилиндрические, фланцевые, роликовые каретки-танкетки, роликовые опоры-pillow blocks), по системе рециркуляции (с ограниченным ходом, с неограниченным ходом, с перекрёстными роликами crossed roller) и по материалу исполнения (стальные, нержавеющие, полимерные, гибридные с керамическими роликами).
- Цилиндрические роликовые подшипники — наружное кольцо цилиндрической формы, устанавливается в отверстие корпуса; наиболее распространённый тип для стандартных применений.
- Фланцевые роликовые подшипники — имеют фланец для крепления к монтажной поверхности, упрощают установку и обеспечивают дополнительную жёсткость.
- Роликовые каретки (танкетки) — готовые узлы, включающие корпус, ролики, систему рециркуляции и уплотнения; бывают с одной, двумя или четырьмя дорожками качения.
- Роликовые опоры (pillow blocks) — подшипниковые узлы с корпусом для установки на плоские направляющие, используются в тяжёлых системах.
- С ограниченным ходом (non-recirculating) — максимальная жёсткость, минимальные потери на трение, но ограниченное перемещение.
- С неограниченным ходом (recirculating) — бесконечное перемещение, более сложная конструкция, требуют тщательной герметизации.
- С перекрёстными роликами (crossed roller) — ролики расположены перпендикулярно друг другу, обеспечивают восприятие нагрузок во всех направлениях; применяются в поворотных столах, делительных устройствах и измерительных машинах.
- Гибридные роликовые подшипники — стальные дорожки качения с керамическими роликами, максимальная скорость и минимальное тепловыделение.
Технические характеристики и параметры выбора
При выборе роликового линейного подшипника необходимо учитывать динамическую грузоподъёмность (C) — нагрузку, которую подшипник выдерживает в течение номинального ресурса (обычно 50 или 100 км хода), и статическую грузоподъёмность (C₀) — максимальную нагрузку без остаточной деформации. Для роликовых линейных подшипников статическая грузоподъёмность обычно в 2–3 раза выше, чем у шариковых аналогов того же типоразмера: например, роликовая каретка с шириной рельса 25 мм может иметь статическую грузоподъёмность 60–80 кН, тогда как шариковая — всего 25–30 кН.
Жёсткость роликовых подшипников определяется площадью контакта ролика с дорожкой и обычно в 1,5–2 раза выше, чем у шариковых. Предварительный натяг (preload) — создание начального натяга между роликами и дорожками качения для устранения зазоров и повышения точности позиционирования — бывает лёгким (2–4% от C), средним (5–8% от C) и тяжёлым (10–15% от C). Чрезмерный натяг приводит к перегреву и ускоренному износу. Максимальная скорость рециркуляционных роликовых направляющих — до 5 м/с, V-образных — до 10 м/с, подшипников с ограниченным ходом — до 2 м/с. Максимальное ускорение для роликовых систем обычно составляет 50–100 м/с².
| Класс точности | Отклонение по высоте, мкм | Отклонение по параллельности, мкм/м | Применение |
|---|---|---|---|
| Стандартный (N) | ±20 | 10 | Общее машиностроение |
| Высокий (H) | ±10 | 5 | Автоматизация, упаковка |
| Прецизионный (P) | ±5 | 2 | Станки с ЧПУ |
| Сверхпрецизионный (SP) | ±2 | 1 | Измерительные машины, полупроводники |
Преимущества и недостатки роликовых линейных подшипников
Ключевые преимущества роликовых линейных подшипников — высокая нагрузочная способность (линейный контакт распределяет нагрузку по большей площади), повышенная жёсткость (деформация меньше, точность обработки выше на 20–30%), устойчивость к загрязнениям, возможность регулировки натяга через эксцентриковые оси и высокая ремонтопригодность (в V-образных системах можно заменить отдельный подшипник без замены всего рельса).
Ограничения и недостатки: более высокое трение (коэффициент трения 0,002–0,005 против 0,001–0,003 у шариковых), чувствительность к перекосам, более высокая стоимость (на 30–50% дороже шариковых аналогов), ограничения по скорости (для высокоскоростных применений более 5 м/с рекомендуются шариковые направляющие) и повышенные требования к качеству смазки.
- Тип контакта: линейный против точечного.
- Грузоподъёмность: в 2–3 раза выше у роликовых.
- Жёсткость: высокая у роликовых, средняя у шариковых.
- Максимальная скорость: 5–10 м/с у роликовых, 10 м/с и выше у шариковых.
- Трение: выше у роликовых, ниже у шариковых.
- Чувствительность к загрязнениям: умеренная у роликовых (V-образные — низкая), высокая у шариковых.
- Стоимость: роликовые дороже на 30–50%.
- Ремонтопригодность: высокая у V-образных, низкая у шариковых.
Области применения роликовых линейных подшипников
В металлообрабатывающих станках роликовые линейные направляющие используются для перемещения суппортов, шпиндельных бабок, рабочих столов и инструментальных магазинов. В автоматизации и робототехнике — для перемещения кареток в портальных роботах, оси Z в манипуляторах с высокой нагрузкой, подающих устройств в автоматизированных складах. В медицинском оборудовании — в компьютерных томографах и МРТ, хирургических роботах, лабораторном оборудовании, реабилитационных тренажёрах. В пищевой и упаковочной промышленности V-образные подшипники идеальны благодаря самоочищению, возможности частой мойки и устойчивости к дезинфицирующим средствам. В деревообработке — в форматно-раскроечных, кромкооблицовочных и фрезерных станках с ЧПУ. В полупроводниковой промышленности — в установках фотолитографии, оборудовании для нанесения покрытий и прецизионных измерительных машинах.
Роликовые направляющие с перекрёстными роликами применяются в поворотных столах, делительных устройствах и координатно-измерительных машинах. V-образные системы широко используются в упаковочных машинах, конвейерах, фасовочном и этикетировочном оборудовании. В сообществе производителей 3D-принтеров V-образные подшипники (например, MakerSlide) стали стандартом для осей X и Y, обеспечивая плавное движение, простую регулировку и низкую стоимость по сравнению с профильными рельсами.
Монтаж роликовых линейных подшипников: пошаговое руководство
Перед установкой роликовых направляющих необходимо подготовить монтажную поверхность: очистить от грязи, масла, стружки и ржавчины, проверить плоскостность (для профильных роликовых направляющих отклонение не должно превышать 0,05 мм на метр; для V-образных систем допуск мягче — до 0,5–1 мм на метр), проверить параллельность при установке двух рельсов и нанести разметку для крепёжных отверстий. При установке рельса его фиксируют струбцинами, проверяют прямолинейность индикатором часового типа или лазерным нивелиром, затягивают крепёжные болты от центра к краям с рекомендуемым моментом (для M6–M8 — 10–20 Н·м, для M10–M12 — 25–45 Н·м) и повторно проверяют прямолинейность после затяжки.
При установке каретки (танкетки) снимают транспортировочные заглушки, надевают каретку на рельс, соблюдая ориентацию и не повреждая уплотнения, проверяют плавность хода и регулируют предварительный натяг с помощью эксцентриковых осей или регулировочных винтов. Для V-образных подшипников устанавливают V-рельс, монтируют кронштейн с V-подшипниками на подвижный узел, регулируют положение подшипников эксцентриковыми осями до плотного контакта без люфта, проверяют плавность хода и контрят регулировочные оси.
- Недостаточная очистка монтажной поверхности — приводит к перекосам и неравномерному износу.
- Чрезмерный натяг — вызывает перегрев и ускоренный износ подшипников.
- Недостаточный натяг — приводит к люфту и потере точности.
- Неправильная последовательность затяжки болтов — вызывает деформацию рельса.
- Использование неподходящих крепёжных элементов — болты должны быть класса прочности не ниже 8.8.
Смазка роликовых линейных подшипников
Смазка в роликовых линейных подшипниках выполняет несколько функций: разделяет контактирующие поверхности, снижает трение, отводит тепло, защищает от коррозии и удаляет загрязнения. Статистика показывает, что до 38,5% всех отказов подшипников качения связаны с недостаточной или неправильной смазкой. Наиболее распространены литиевые смазки с вязкостью базового масла ISO VG 150–220, смазки с EP-добавками для тяжёлых нагрузок, синтетические смазки для экстремальных температур (от −40 до +200 °C) и масла для систем с централизованной подачей. Периодичность смазки зависит от условий: в чистой среде при умеренной нагрузке — 500–1000 км хода, в загрязнённой среде при тяжёлой нагрузке — 100–200 км. Для V-образных подшипников с централизованной смазкой интервал может быть увеличен до 2000–5000 км.
- Наносите смазку на всю длину рельса, а не только на используемый участок — это предотвращает коррозию нерабочих зон.
- Не смешивайте смазки разных типов без предварительной промывки системы.
- Используйте автоматические лубрикаторы для труднодоступных мест.
- Проверяйте состояние смазки при каждом техническом обслуживании; если смазка потемнела или содержит металлическую стружку — замените её.
- Для V-образных систем используйте смазки с высокой адгезией, чтобы они не смывались при мойке.
Расчёт ресурса и подбор роликовых линейных подшипников
Номинальный ресурс роликового линейного подшипника рассчитывается по формуле L = (C / P)ⁿ × 100 км, где L — номинальный ресурс в километрах хода, C — динамическая грузоподъёмность, P — эквивалентная нагрузка, n — показатель степени, равный 10/3 для роликовых подшипников. Эквивалентная нагрузка рассчитывается с учётом радиальных и осевых сил, а также опрокидывающих моментов: P = X × F_r + Y × F_a. Для реальных условий эксплуатации в формулу вводятся поправочные коэффициенты: a₁ — коэффициент надёжности (1,0 для 90%, 0,62 для 95%, 0,53 для 96%), a₂ — коэффициент материала (1,0 для стандартной стали, 1,2–1,5 для специальных сталей), a₃ — коэффициент условий эксплуатации.
Практический пример: для станка с нагрузкой 15 кН, скоростью 0,5 м/с и требуемым ресурсом 20 000 км выбираем каретку с C = 40 кН — ресурс составит около 7200 км, что недостаточно. Выбираем каретку с C = 60 кН — ресурс около 34 000 км. С учётом поправочного коэффициента a₃ = 0,8 (загрязнённая среда) итоговый ресурс составит 27 200 км, что удовлетворяет требованию. Большинство производителей предоставляют онлайн-калькуляторы: SCHNEEBERGER предлагает программу для расчёта направляющих MONORAIL, PBC Linear — калькулятор для V-образных систем.
Ведущие производители роликовых линейных подшипников
Среди мировых лидеров — SCHNEEBERGER (Швейцария) с прецизионными направляющими MONORAIL MR и MINIRAIL, THK (Япония) с миниатюрными сериями HRG и тяжёлыми роликовыми направляющими, IKO (Япония) с игольчатыми и роликовыми подшипниками, HIWIN (Тайвань) с сериями HG, EG, QH, Bosch Rexroth (Германия), PBC Linear (США) с V-образными направляющими V-Guide и HepcoMotion (Великобритания) с технологией GV3. На российском рынке продукция представлена преимущественно зарубежными брендами; среди отечественных производителей можно выделить ООО «Станкоремсервис ТД экспорт» (линейные опоры качения роликовые) и QIBR Bearing (линейные роликоподшипники серии RUS..KS).
- Технические характеристики — грузоподъёмность, жёсткость, точность.
- Наличие каталогов и документации — качественные производители предоставляют подробные технические данные.
- Доступность на рынке — сроки поставки и наличие на складе.
- Цена — не всегда самый дешёвый вариант оптимален; дешёвые подшипники могут иметь сокращённый ресурс.
- Техническая поддержка — возможность консультации с инженером производителя.
Сравнение роликовых и шариковых линейных подшипников
| Параметр | Роликовые подшипники | Шариковые подшипники |
|---|---|---|
| Тип контакта | Линейный | Точечный |
| Грузоподъёмность | Высокая (в 2–3 раза выше) | Средняя |
| Жёсткость | Высокая | Средняя |
| Максимальная скорость | 5 м/с (V-образные — до 10 м/с) | 10 м/с и выше |
| Трение | Выше | Ниже |
| Чувствительность к загрязнениям | Умеренная (V-образные — низкая) | Высокая |
| Стоимость | Выше на 30–50% | Ниже |
| Ресурс при ударных нагрузках | Высокий | Средний |
| Точность позиционирования | Высокая | Высокая |
| Возможность регулировки | Есть (V-образные) | Ограничена |
| Ремонтопригодность | Высокая (V-образные) | Низкая |
Когда выбирать роликовые, а когда шариковые подшипники
Роликовые линейные подшипники — оптимальный выбор, если нагрузка превышает 5–10 кН, требуется высокая жёсткость системы, работа происходит в загрязнённой среде, необходима возможность регулировки натяга или применяются ударные и знакопеременные нагрузки. Шариковые линейные подшипники предпочтительны, если требуется высокая скорость (более 5 м/с), нагрузки умеренные (менее 5 кН), критична плавность хода (отсутствие микропульсаций), бюджет ограничен или система работает в чистой среде.
Часто задаваемые вопросы (FAQ)
Основное отличие — в типе контакта с дорожкой качения. У роликового подшипника цилиндрический ролик контактирует с дорожкой по линии, у шарикового — шарик касается дорожки в точке. Это даёт роликовым подшипникам более высокую грузоподъёмность и жёсткость, но ограничивает максимальную скорость.
V-образный линейный подшипник — это подшипник качения с наружным кольцом, имеющим профиль в форме буквы «V» с углом 90°. Он работает в паре с V-образным рельсом и обеспечивает самоцентрирование, компенсацию погрешностей монтажа и самоочищение от загрязнений.
В большинстве случаев — нет. Роликовые направляющие имеют другие монтажные размеры, крепёжные отверстия и требования к базовым поверхностям. Однако V-образные системы часто используются для модернизации оборудования, поскольку они менее требовательны к точности монтажных поверхностей.
Ресурс зависит от нагрузки, скорости, условий смазки и загрязнения. При правильной эксплуатации ресурс роликовых направляющих составляет от 10 000 до 100 000 км хода. Для V-образных систем ресурс может достигать 50 000–200 000 км при своевременной регулировке натяга.
В чистой среде при умеренных нагрузках — каждые 500–1000 км хода. В загрязнённой среде или при тяжёлых нагрузках — каждые 100–500 км. Для V-образных систем с централизованной смазкой интервал может быть увеличен до 2000–5000 км.
Нет, роликовые линейные подшипники требуют обязательной смазки. Работа без смазки приводит к быстрому износу и выходу из строя. Исключение — подшипники с твёрдосмазочными покрытиями (например, MoS₂) или полимерные подшипники для лёгких нагрузок.
Для станков с ЧПУ рекомендуется использовать роликовые направляющие класса точности H или P. Для особо точных применений (измерительные машины, полупроводниковое оборудование) — класс SP.
Предварительный натяг — это создание начального натяга между роликами и дорожками качения для устранения зазоров. Он повышает точность позиционирования и жёсткость системы, но увеличивает трение и тепловыделение. Чрезмерный натяг приводит к ускоренному износу.
Итоги
Роликовые линейные подшипники — это не просто альтернатива шариковым направляющим. Это самостоятельный класс компонентов, который решает задачи, недоступные для шариковых систем: сверхвысокие нагрузки, повышенная жёсткость, работа в загрязнённых средах, возможность регулировки и ремонта. V-образные линейные подшипники занимают особое место благодаря уникальной геометрии, обеспечивающей самоочищение, компенсацию погрешностей монтажа и высокую скорость. При выборе роликовых линейных подшипников важно учитывать не только технические характеристики, но и условия эксплуатации: нагрузку, скорость, загрязнённость среды, требования к точности и бюджет. Правильно подобранный подшипник прослужит десятилетия, обеспечивая бесперебойную работу оборудования.
