Однорядные подшипники: виды, устройство и особенности выбора
В промышленном оборудовании, транспорте, станках, редукторах, электродвигателях и других механизмах широко применяются однорядные подшипники качения. Их задача — поддерживать вал, снижать трение между вращающимися деталями и воспринимать рабочие нагрузки. Конструкция с одним рядом тел качения считается одной из самых распространенных, так как она сочетает компактность, понятный принцип работы и большой выбор исполнений под разные условия эксплуатации.
По типу тел качения изделия делятся на шариковые, роликовые, цилиндрические, конические, сферические и игольчатые. В каждом случае важны не только размеры, но и направление нагрузки, скорость вращения, точность посадки, способ смазки, температурный режим и требования к ресурсу узла. Например, подшипники шариковые однорядные чаще применяются там, где нужна работа на высоких оборотах при умеренных нагрузках, а роликовые конструкции выбирают для более нагруженных механизмов.
Шариковые и радиальные исполнения
- Радиальные однорядные подшипники – для валов, воспринимающих нагрузку перпендикулярно оси вращения. Устанавливаются в электродвигателях, вентиляторах, насосах, редукторах.

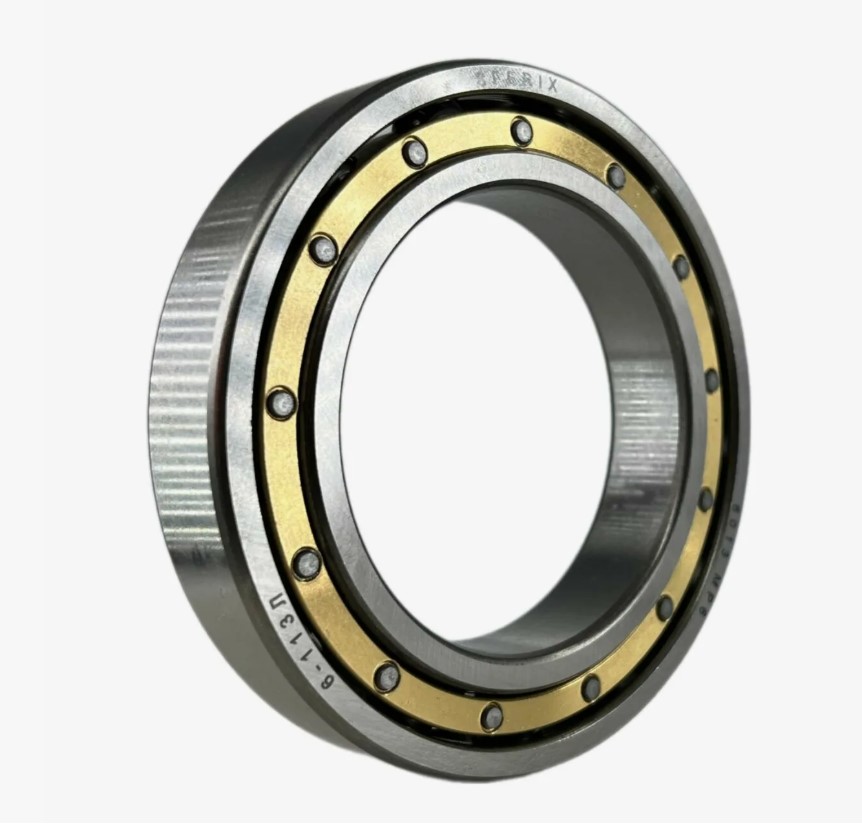

- Подшипник шариковый радиальный однорядный – прост по конструкции, работает на высоких скоростях, не требует сложного обслуживания.
- Подшипник шариковый однорядный открытый – применяется в узлах с отдельной системой смазывания или в корпусах, защищённых от загрязнений.
- Подшипники качения радиальные однорядные – подбираются по посадочным размерам, допустимой частоте вращения и расчётной нагрузке. Ошибка в посадке или перекос при монтаже сокращают срок службы.
Роликовые и цилиндрические подшипники
- Подшипник роликовый однорядный – при повышенной радиальной нагрузке вместо шарикового решения. Большая площадь контакта, работа в тяжёлых условиях.
- Однорядные цилиндрические подшипники – цилиндрическая форма роликов для значительных усилий. Применяются в тяжёлых приводах, шпиндельных узлах, промышленных редукторах.
- Подшипники роликовые однорядные качения – обобщающее название для разных роликовых конструкций с одним рядом тел качения.
| Тип подшипника | Особенности | Применение |
|---|---|---|
| Шариковый радиальный однорядный | Высокие обороты, умеренные нагрузки, малый момент трения | Электродвигатели, вентиляторы, насосы, бытовое оборудование |
| Роликовый цилиндрический однорядный | Высокая радиальная грузоподъёмность, жёсткость | Редукторы, транспортеры, прокатное оборудование |
| Конический радиально-упорный однорядный | Воспринимает радиальные и осевые нагрузки (в одном направлении) | Ступичные узлы, редукторы, приводные системы |
| Игольчатый радиальный однорядный | Малый радиальный размер, высокая несущая способность | Коробки передач, шарнирные соединения, компактные приводы |
| Сферический радиальный однорядный | Компенсирует небольшие перекосы и несоосность | Узлы с возможным отклонением осей при монтаже |
* Выбор конкретного типа зависит от нагрузки, скорости, требований к точности и условий эксплуатации.
Упорные и радиально-упорные решения
- Упорный однорядный подшипник – воспринимает осевые усилия, фиксирует вращающуюся деталь от продольного смещения.
- Подшипники однорядные упорно радиальные – для одновременного действия радиальных и осевых усилий (шпиндели, редукторы, насосные агрегаты).
- Подшипник качения шариковый радиально упорный однорядный – подбирается по углу контакта, классу точности, частоте вращения.
- Конический радиально упорный однорядный подшипник – с коническими роликами для значительных радиальных и осевых усилий в одном направлении.
- Подшипник роликовый упорный конический однорядный – для узлов с высокой осевой несущей способностью, требует точной регулировки преднатяга.
Игольчатые и сферические варианты
- Подшипники игольчатые однорядные – малый радиальный размер при высокой несущей способности. Используются в коробках передач, шарнирных соединениях, редукторах.
- Подшипники радиальные игольчатые однорядные – для восприятия радиальной нагрузки при минимальной толщине узла.
- Подшипник роликовый однорядный игольчатый – компактность + устойчивость к повышенным нагрузкам. Важны качество поверхности вала и правильная смазка.
- Подшипники радиальные сферические однорядные – компенсируют небольшие перекосы или несоосность вала и корпуса.
- Подшипники роликовые сферические однорядные – для значительных радиальных усилий в сложных условиях эксплуатации.
- Однорядный шариковый сферический подшипник – самоустановка при умеренных нагрузках, полезен при неизбежных отклонениях осей.
Опорные подшипники и подбор под задачу
- Подшипник шариковый опорный однорядный – для опорных узлов, где важны устойчивость вращения, точная фиксация и надёжная передача нагрузки на корпус.
- Подшипник упорный игольчатый однорядный – для осевых нагрузок в компактных механизмах с ограниченной высотой посадочного места.
- Выбор подшипника начинается с анализа условий работы: направление нагрузки, частота вращения, температура, требования к точности, уровень вибрации, тип смазки, защита от загрязнений.
- Правильный монтаж: чистота посадочных поверхностей, усилие только через то кольцо, которое напрессовывается. Удары по телам качения недопустимы.
- Контроль при эксплуатации: температура, вибрация, уровень шума, состояние смазки. Повышенный нагрев указывает на неправильный зазор, перегрузку или дефицит смазки.
Грамотно подобранный однорядный подшипник повышает надёжность механизма, снижает потери на трение и помогает сохранить стабильную работу оборудования. Для точного выбора учитывайте не только тип изделия, но и реальные условия эксплуатации: характер нагрузки, режим вращения, требования к ресурсу, особенности корпуса и доступность обслуживания.
