Закрытые шариковые подшипники: виды, маркировка и как выбрать

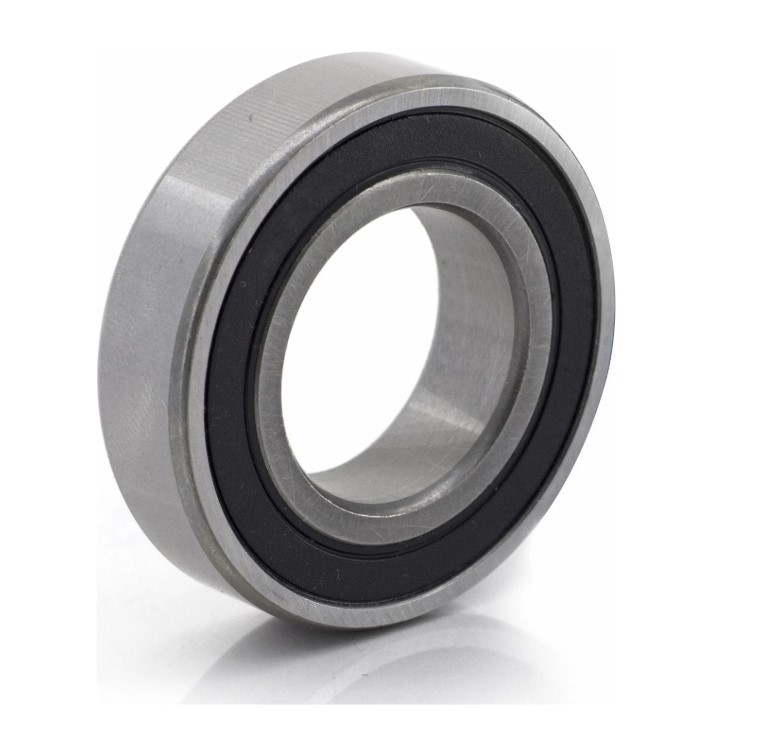

Закрытый шариковый подшипник — это подшипник качения, рабочая зона которого защищена с одной или двух сторон металлическими шайбами либо уплотнениями. Такая конструкция помогает удерживать смазку внутри и уменьшает попадание пыли, грязи и других загрязнений к телам качения.
Чаще всего под закрытыми шариковыми подшипниками подразумевают радиальные однорядные модели с двусторонней защитой, например исполнения 2RS, 2Z или ZZ. Однако при выборе важно учитывать не только тип закрытия, но и конструкцию подшипника, размеры, направление нагрузки, частоту вращения, температуру и условия эксплуатации.
Как устроены шариковые подшипники закрытого типа
Основными элементами шарикового подшипника являются внутреннее и наружное кольца, шарики и сепаратор. В подшипниках закрытого типа дополнительно устанавливаются защитные шайбы или уплотнения, отделяющие рабочую полость от окружающей среды. Защита может располагаться с одной либо с двух сторон.
- Удержание смазки: смазочный материал дольше остается в рабочей зоне подшипника.
- Защита от загрязнений: уменьшается попадание пыли, грязи и посторонних частиц на дорожки качения.
- Снижение потребности в обслуживании: многие закрытые исполнения поставляются уже заполненными смазкой.
- Удобство эксплуатации: закрытые модели подходят для узлов, в которых регулярный доступ к подшипнику затруднен.
- Разные варианты защиты: можно выбрать металлические шайбы или контактные уплотнения в зависимости от условий работы.
2RS, ZZ и 2Z: чем отличаются закрытые шариковые подшипники
Одна из основных характеристик закрытого подшипника — конструкция защитного элемента. Обозначение RS обычно указывает на уплотнение с одной стороны, а 2RS — на уплотнения с двух сторон. У разных производителей могут встречаться обозначения 2RS1, 2RSH, 2RSR, DDU и другие варианты.
Обозначения Z, 2Z и ZZ относятся к металлическим защитным шайбам. Z означает защиту с одной стороны, а 2Z или ZZ — с двух сторон. Металлическая защита обычно создает меньше дополнительного сопротивления вращению, тогда как контактные уплотнения обеспечивают более эффективную защиту рабочей зоны от загрязнений.
- 2RS: обычно выбирают при повышенной запыленности, загрязнении и необходимости более плотной защиты.
- ZZ или 2Z: применяют, когда важны низкое дополнительное трение и высокая частота вращения.
- При замене: необходимо учитывать не только одинаковые размеры, но и допустимые обороты, температуру, условия загрязнения и требования оборудования.
- Маркировка: обозначения уплотнений у разных производителей могут различаться, поэтому следует сверяться с техническим каталогом конкретного бренда.
Радиальные шариковые закрытые подшипники
Радиальные шариковые закрытые подшипники относятся к наиболее распространенным типам подшипников качения. Их основная задача — воспринимать радиальную нагрузку, направленную перпендикулярно оси вращения. При этом стандартные однорядные радиальные модели способны воспринимать и ограниченную осевую нагрузку в обоих направлениях.
Такие подшипники широко используются в электродвигателях, насосах, вентиляторах, редукторах, приводах, станках, транспортерах, бытовом оборудовании и других механизмах. К распространенным относятся серии 6000, 6200, 6300, а также тонкие серии 6800 и 6900.
Однорядный закрытый шариковый подшипник
Однорядный закрытый шариковый подшипник имеет один ряд шариков между внутренним и наружным кольцами. Простая конструкция, сравнительно небольшие потери на трение и возможность работы при высоких оборотах делают этот тип универсальным для большого количества механизмов.
- электродвигатели и генераторы;
- насосы и вентиляторы;
- редукторы и приводные механизмы;
- станочное оборудование;
- конвейеры и транспортеры;
- электроинструмент;
- сельскохозяйственная техника;
- автомобильные узлы;
- бытовое и промышленное оборудование.
Двухрядные шариковые закрытые подшипники
Двухрядные шариковые закрытые подшипники имеют два ряда тел качения. Такие конструкции применяются в узлах, где характеристик однорядной модели недостаточно либо предъявляются повышенные требования к жесткости и восприятию нагрузки.
При этом само наличие двух рядов не определяет назначение подшипника. Двухрядными могут быть радиально-упорные, самоустанавливающиеся и другие шариковые подшипники, поэтому при подборе необходимо учитывать полную конструкцию изделия.
- конструктивный тип подшипника;
- внутренний диаметр;
- наружный диаметр;
- ширину подшипника;
- радиальную и осевую нагрузку;
- частоту вращения;
- тип защитных элементов;
- внутренний зазор;
- температурный режим.
Сравнение основных типов закрытых шариковых подшипников
| Тип подшипника | Основная нагрузка | Особенности | Типичное применение | Что учитывать при выборе |
|---|---|---|---|---|
| Радиальный однорядный закрытый | Преимущественно радиальная, ограниченная осевая | Один ряд шариков, компактная и универсальная конструкция | Электродвигатели, насосы, вентиляторы, приводы | Размеры, обороты, нагрузку, тип уплотнения |
| Двухрядный шариковый закрытый | Зависит от конкретной конструкции | Два ряда тел качения, повышенная жесткость | Узлы с повышенными требованиями к нагрузке и жесткости | Конструктивный тип, нагрузку, схему установки |
| Радиально-упорный закрытый | Комбинированная радиальная и осевая | Работа под определенным углом контакта | Шпиндели, приводы и узлы с выраженной осевой нагрузкой | Угол контакта, направление нагрузки, преднатяг |
| Тонкий радиальный закрытый | Преимущественно радиальная | Уменьшенное радиальное сечение | Компактные приводы, приборы, робототехника | Грузоподъемность, размеры и рабочие обороты |
Закрытый радиально-упорный шариковый подшипник
Закрытый радиально-упорный шариковый подшипник предназначен для одновременного восприятия радиальной и осевой нагрузки. Благодаря специальной геометрии дорожек качения линия действия нагрузки проходит под определенным углом к радиальной плоскости.
Такие подшипники применяют там, где обычной радиальной конструкции недостаточно из-за выраженной осевой составляющей. При подборе необходимо учитывать угол контакта, направление осевой нагрузки, схему установки, рабочие обороты и требуемую жесткость опоры.
Совпадение внутреннего диаметра, наружного диаметра и ширины не означает, что два подшипника взаимозаменяемы. Радиальный и радиально-упорный подшипники могут иметь разные характеристики по направлению нагрузки, грузоподъемности, скорости и схеме установки.
Упорный шариковый закрытый подшипник
Упорные шариковые подшипники рассчитаны прежде всего на восприятие осевой нагрузки. Их конструкция отличается от стандартных радиальных моделей, поэтому формулировка «упорный шариковый закрытый подшипник» требует уточнения конкретного исполнения.
Если в механизме одновременно присутствуют заметные радиальные и осевые нагрузки, вместо обычного упорного подшипника может потребоваться радиально-упорная конструкция. При подборе следует ориентироваться на расчетные характеристики узла, а не только на совпадение посадочных размеров.
Радиальные однорядные закрытые тонкие шариковые подшипники
Радиальные однорядные закрытые тонкие шариковые подшипники применяются в механизмах, где радиальное пространство ограничено. Такие изделия отличаются небольшим сечением относительно внутреннего диаметра и позволяют уменьшить габариты опорного узла.
К распространенным тонким сериям относятся 68 и 69, а также соответствующие им серии 618 и 619 в другой системе обозначений. Закрытые исполнения могут выпускаться с металлическими шайбами или уплотнениями.
- небольшое радиальное сечение;
- компактные габариты;
- применение в приборах, робототехнике и компактных приводах;
- необходимость особенно внимательно проверять допустимую нагрузку;
- невозможность заменять более массивную серию только на основании одинакового диаметра отверстия.
Как выбрать закрытый шариковый подшипник
Правильный подбор начинается с определения условий эксплуатации. Недостаточно выбрать подходящий диаметр или увидеть на маркировке обозначение 2RS либо ZZ. Необходимо учитывать конструкцию подшипника и весь рабочий режим узла.
- Посадочные размеры: определите внутренний диаметр d, наружный диаметр D и ширину B.
- Тип нагрузки: установите, является ли нагрузка радиальной, осевой или комбинированной.
- Частота вращения: сравните реальные обороты оборудования с допустимой скоростью конкретного исполнения.
- Загрязненность среды: при пыли и загрязнениях может потребоваться более плотное контактное уплотнение.
- Температура: учитывайте допустимый диапазон работы смазки, сепаратора и уплотнений.
- Внутренний зазор: стандартное исполнение, C3, C4 и другие варианты выбирают в соответствии с условиями эксплуатации.
- Производитель: обозначения дополнительных характеристик у разных брендов могут отличаться.
Как расшифровать маркировку закрытого подшипника
Рассмотрим условный пример 6205-2RS-C3. Обозначение позволяет определить базовую серию, размер отверстия, вариант защиты и внутренний зазор.
- 6 — однорядный радиальный шариковый подшипник.
- 2 — размерная серия.
- 05 — код отверстия; для этого типоразмера внутренний диаметр составляет 25 мм.
- 2RS — уплотнения с двух сторон.
- C3 — внутренний зазор больше нормального.
Дополнительные суффиксы могут различаться у разных производителей. Поэтому при подборе аналога важно сверять полную техническую спецификацию, а не только базовый номер подшипника.
Можно ли заменить ZZ на 2RS
Если основные размеры подшипников совпадают, установка 2RS вместо ZZ во многих случаях физически возможна. Однако такая замена не всегда является технически равноценной. Контактные уплотнения обычно лучше защищают от загрязнений, но могут создавать большее сопротивление вращению и дополнительный нагрев.
Перед заменой следует проверить допустимую частоту вращения, рабочую температуру, уровень загрязнения, требования к моменту сопротивления и рекомендации производителя оборудования.
Закрытый или открытый шариковый подшипник
Закрытый вариант рационален, когда необходимо удерживать смазку внутри и защищать рабочую полость от внешних загрязнений. Он удобен в необслуживаемых или труднодоступных узлах.
Открытый подшипник может быть предпочтительнее в чистом корпусе с собственной системой смазывания, а также в механизмах, где конструкция узла уже обеспечивает необходимую защиту. Поэтому максимально плотное закрытие не всегда означает лучший технический вариант.
- Открытый: для чистых узлов и систем с внешней подачей смазки.
- Z: металлическая защита с одной стороны.
- 2Z / ZZ: металлическая защита с двух сторон, небольшое дополнительное сопротивление вращению.
- RS: уплотнение с одной стороны.
- 2RS: двустороннее уплотнение для более эффективной защиты от загрязнений.
Какие параметры нужны для подбора
Чтобы правильно подобрать шариковый подшипник закрытого типа, желательно знать маркировку установленного изделия. Если она стерта или недоступна, необходимо определить основные размеры и параметры работы механизма.
- маркировка старого подшипника;
- внутренний диаметр;
- наружный диаметр;
- ширина;
- тип и величина нагрузки;
- частота вращения;
- рабочая температура;
- наличие пыли, влаги и других загрязнений;
- необходимый внутренний зазор;
- требуемый тип защиты;
- производитель или требования к аналогу.
Частые вопросы о закрытых шариковых подшипниках
Это шариковый подшипник, рабочая зона которого защищена металлической шайбой или уплотнением с одной либо двух сторон. Для двусторонней защиты часто применяют обозначения 2Z, ZZ и 2RS.
Универсально лучшего варианта нет. 2RS обычно выбирают при повышенных требованиях к защите от загрязнений, а ZZ или 2Z — когда важны небольшое сопротивление вращению и высокая скорость. Конкретный выбор зависит от условий работы.
Большинство стандартных закрытых радиальных шарикоподшипников поставляется со смазкой внутри. Возможность дополнительного обслуживания зависит от конструкции самого подшипника и узла, в котором он установлен.
Стандартный однорядный радиальный шариковый подшипник способен воспринимать ограниченную осевую нагрузку вместе с радиальной. При значительной осевой составляющей следует рассматривать радиально-упорную или другую подходящую конструкцию.
Да. Радиальные однорядные закрытые тонкие шариковые подшипники выпускаются в сериях с небольшим радиальным сечением и применяются в компактных механизмах, приводах, приборах и другом оборудовании с ограниченным пространством.
Итоги
Шариковые подшипники закрытого типа сочетают преимущества подшипников качения с дополнительной защитой рабочей зоны. Среди них представлены радиальные шариковые закрытые подшипники, однорядные и двухрядные конструкции, радиально-упорные исполнения и тонкие серии.
При выборе следует последовательно учитывать тип конструкции, посадочные размеры, направление и величину нагрузки, частоту вращения, вариант защиты, внутренний зазор и температуру эксплуатации. Если известна полная маркировка старого подшипника, подбор аналога значительно упрощается. Если маркировка отсутствует, необходимо сначала определить размеры и условия работы узла, а уже затем выбирать серию и исполнение.
