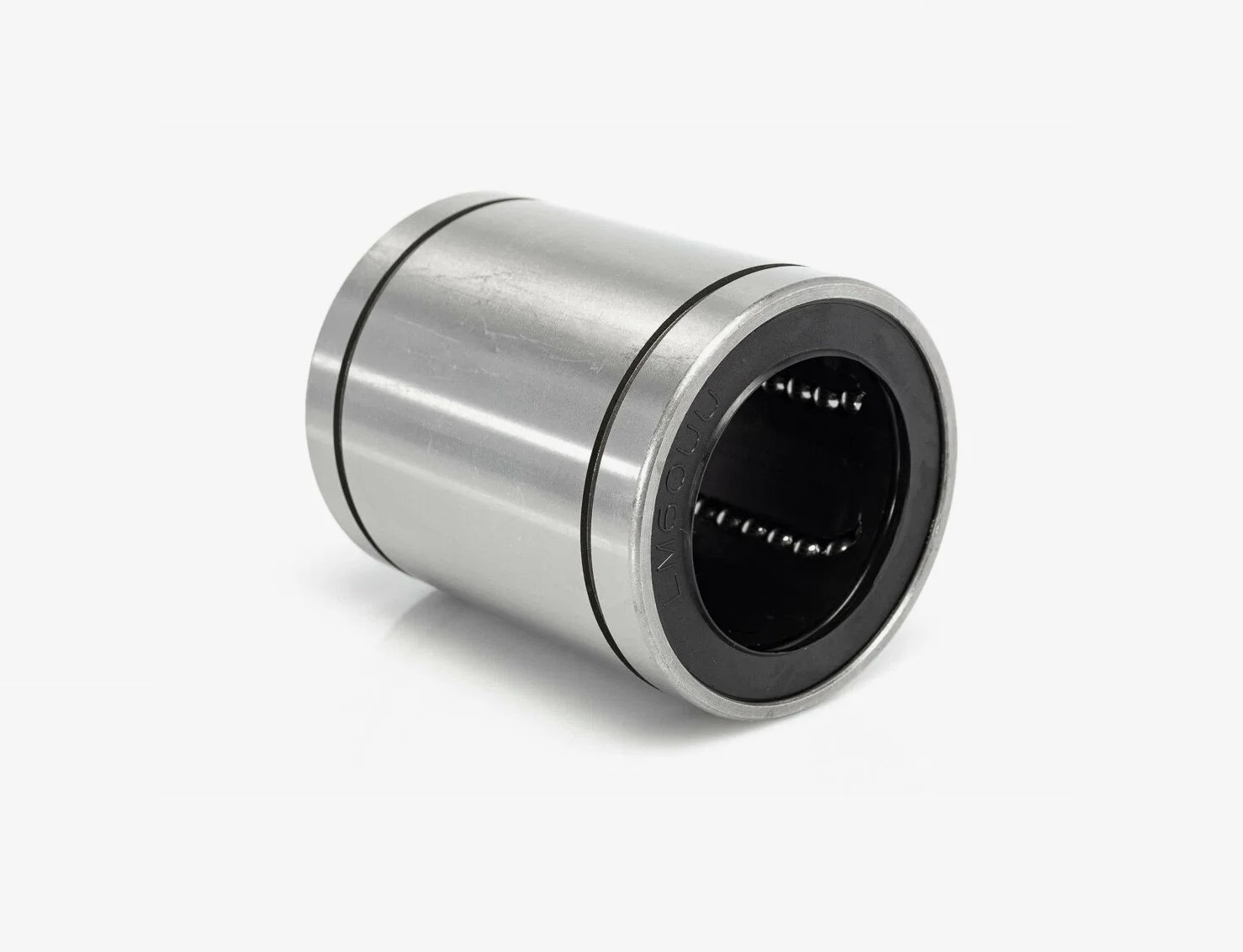

Линейные подшипники: устройство, виды, применение и особенности выбора
Линейные подшипники применяются в узлах, где требуется точное, плавное и контролируемое прямолинейное перемещение. В отличие от обычных подшипников, которые чаще работают при вращении, подшипник линейного перемещения перемещается вдоль направляющей и поддерживает заданную траекторию движения. Такие элементы используются в станках, автоматизированных линиях, механизмах подачи, позиционирующих устройствах, измерительном оборудовании и других системах, где важны повторяемость, устойчивость и снижение сопротивления движению.
Конструкция линейного узла зависит от принципа работы, формы направляющей, способа монтажа и характера нагрузки. На практике применяются линейные подшипники качения, системы скольжения, корпусные и фланцевые исполнения, каретки, а также элементы для круглых и профильных направляющих. Поэтому выбирать линейные подшипники только по внешнему виду или одному посадочному параметру невозможно. Необходимо учитывать характеристики линейных подшипников, особенности оборудования, режим работы и совместимость всех деталей системы.
Как работает линейный подшипник
Чтобы понять, как работает линейный подшипник, необходимо рассматривать подшипник и направляющую как единый механизм. Направляющая формирует линию движения, а подшипниковый элемент воспринимает нагрузку и обеспечивает перемещение подвижной части оборудования. Правильно собранная система помогает уменьшить трение, ограничить нежелательные смещения и сделать ход более предсказуемым.
В системах качения между рабочими поверхностями находятся шарики, ролики или другие тела качения. Именно поэтому линейные подшипники качения востребованы в оборудовании, где требуется лёгкий ход и высокая повторяемость движения. Термин линейное качание подшипника иногда используется в поисковых запросах как общее описание такого принципа, хотя в технической документации обычно применяют более точные определения конкретной конструкции.
Линейный подшипник качения может работать совместно с цилиндрической или профильной направляющей. Итоговые свойства узла зависят от качества дорожек, точности установки, распределения нагрузки, состояния смазки и защиты от загрязнений. Даже подходящий подшипник линейного перемещения не обеспечит стабильную работу, если направляющая установлена с перекосом или рабочие поверхности повреждены.
Шариковые и роликовые системы линейного перемещения
Линейный шариковый подшипник использует шарики для передачи нагрузки между подвижной частью и направляющей. Шариковый подшипник для линейного перемещения часто выбирают для механизмов, где важны плавность хода, повторяемость позиционирования и относительно небольшое сопротивление движению. При работе шарики перекатываются по рабочим поверхностям, а в ряде конструкций циркулируют внутри подшипникового элемента.
Роликовые линейные подшипники работают по сходному принципу, но в качестве тел качения применяются роликовые элементы. Такой подход используется в системах, где конструкцией предусмотрены соответствующие дорожки и требуется определённая жёсткость узла. В специализированном оборудовании могут встречаться роликовые игольчатые плоские подшипники линейного перемещения. Их подбирают с учётом устройства конкретного механизма, характера контакта и направления действующих сил.
Линейный игольчатый подшипник также относится к специализированным решениям. Само название не означает универсальность: перед применением необходимо проверить тип направляющей, способ монтажа, рабочую нагрузку и требования к обслуживанию.
Линейный подшипник скольжения и его особенности
Линейный подшипник скольжения работает без классической схемы перекатывания шариков по дорожкам. Подвижная часть скользит вдоль направляющей, а рабочие характеристики определяются материалами контактирующих поверхностей, качеством обработки, условиями трения и состоянием узла.
Линейный скользящий подшипник может применяться там, где конструкция оборудования допускает соответствующий принцип движения и важны простота устройства, устойчивость к определённым условиям среды или особенности технического обслуживания. При этом линейный подшипник скольжения с направляющей необходимо подбирать как единую пару, поскольку качество направляющей непосредственно влияет на плавность и ресурс работы.
Если используется круглая направляющая, в каталогах и технических описаниях встречается формулировка подшипник скольжения линейный для цилиндрической направляющей. В таком узле особенно важны состояние поверхности вала, правильная посадка и отсутствие перекоса. Для специальных условий также может применяться подшипник линейный с графитовым сепаратором. Материал и конструкция сепаратора влияют на особенности работы, поэтому ориентироваться только на название изделия не следует.
Линейный керамический подшипник представляет собой ещё один вариант применения специальных материалов в узлах линейного движения. Его эксплуатационные свойства определяются не только материалом, но и всей конструкцией изделия, поэтому окончательный выбор всегда производится по технической документации.
Цилиндрические линейные подшипники и круглые направляющие
Цилиндрические линейные подшипники используются в системах, где перемещение происходит вдоль круглой цилиндрической направляющей. Цилиндрический линейный подшипник охватывает направляющую и обеспечивает контролируемое продольное движение подвижной детали.
В каталогах и поисковых запросах также встречаются определения круглый линейный подшипник и линейные круглые подшипники. Обычно они относятся к конструкциям, рассчитанным на работу с круглым валом или аналогичной направляющей.
Линейный подшипник с направляющей должен рассматриваться как комплект взаимодействующих элементов. Если направляющая имеет недостаточную жёсткость, повреждена, загрязнена или неправильно закреплена, работа подшипника ухудшается. Поэтому при подборе важно оценивать не только сам подшипниковый элемент, но и всю систему линейного перемещения.
Линейный подшипник в корпусе и готовые сборки
Линейный подшипник в корпусе удобен тем, что рабочий элемент уже размещён в монтажной детали. Корпус облегчает крепление к каретке, столу или другой перемещаемой части механизма и помогает упростить сборку оборудования.
Для монтажа готового узла часто применяются линейные подшипники в сборе. Если требуется полностью подготовленная корпусная единица, рассматривается линейный подшипник в сборе с корпусом. Такие решения удобны при проектировании преборов, ремонте оборудования и модернизации существующих механизмов.
В каталогах также используется формулировка подшипник линейный (каретка). При этом каретка линейного подшипника может включать не только сам рабочий элемент, но и корпус, крепёжные поверхности, уплотнения и другие детали. Поэтому перед заказом важно понимать, нужен ли отдельный подшипник, корпусная сборка или готовая каретка.
Квадратный линейный подшипник обычно описывает внешнюю форму корпуса или монтажного блока. Такая форма может быть удобна при креплении к плоской поверхности, однако главным критерием остаётся совместимость с направляющей и конструкцией оборудования.
Линейный подшипник с фланцем
Линейный подшипник с фланцем имеет монтажную часть, которая позволяет закрепить узел на поверхности оборудования. Фланцевые линейные подшипники удобны при компоновке механизмов, где требуется фиксированное положение подшипникового элемента и понятная схема крепления.
Применение линейных подшипников с фланцем встречается в станочном оборудовании, автоматизированных устройствах, позиционирующих механизмах и других системах линейного движения. Выбор фланцевого исполнения зависит от направления нагрузки, расположения крепёжной поверхности, доступного пространства и требований к обслуживанию.
При проектировании важно учитывать не только форму фланца, но и то, как усилия передаются на корпус оборудования. Неправильное крепление может привести к перекосу направляющей или неравномерной нагрузке на рабочие элементы.
Типы линейных подшипников
Типы линейных подшипников удобно сравнивать по принципу движения, форме направляющей и способу монтажа. Виды линейных подшипников включают системы качения и скольжения, цилиндрические и профильные решения, отдельные подшипниковые элементы, корпусные узлы, фланцевые исполнения и каретки.
Таблица линейных подшипников помогает быстро сравнить основные варианты без привязки к конкретным моделям и сериям.
| Тип решения | Принцип работы | Основные особенности | Типичное применение |
|---|---|---|---|
| Линейный подшипник качения | Перемещение на телах качения | Плавный ход, хорошая повторяемость, сравнительно небольшое сопротивление движению | Станки, автоматы, системы позиционирования |
| Линейный шариковый подшипник | Перемещение с помощью шариков | Лёгкость хода и стабильность перемещения | Автоматизация, станочное оборудование, механизмы подачи |
| Роликовые линейные подшипники | Работа с роликовыми элементами | Жёсткость и способность воспринимать рабочую нагрузку | Производственные машины и точные механизмы |
| Линейный подшипник скольжения | Скольжение относительно направляющей | Простая схема работы и отсутствие циркулирующих тел качения | Механизмы с подходящим режимом скольжения |
| Цилиндрический линейный подшипник | Движение вдоль круглой направляющей | Компактная конструкция и удобство применения с валами | Станочные и автоматизированные системы |
| Линейный подшипник с фланцем | Линейное перемещение с фланцевым креплением | Удобство монтажа к поверхности | Машины и установки с фланцевой схемой крепления |
| Линейный подшипник в корпусе | Рабочий элемент установлен в монтажный корпус | Упрощение сборки и фиксации | Каретки, столы и механизмы перемещения |
| Линейный профильный подшипник | Каретка движется по профильной направляющей | Жёсткость и стабильность траектории | Точное станочное и автоматизированное оборудование |
Линейный профильный подшипник обычно работает в составе профильной системы направляющих. Такая конструкция применяется там, где требуется жёсткая связь каретки с направляющей и стабильность траектории под нагрузкой.
Удлиненный линейный подшипник отличается увеличенной по форме рабочей зоной и используется тогда, когда такое конструктивное исполнение соответствует задаче. Миниатюрный линейный подшипник рассчитан на компактные механизмы, однако даже при небольших габаритах его необходимо выбирать по нагрузке, точности и условиям эксплуатации.
Линейные подшипники для станков и ЧПУ
Линейные подшипники для станков используются в механизмах подачи, перемещения рабочих столов, кареток, измерительных узлов и других подвижных элементов. Основная задача таких компонентов — обеспечить стабильное движение по заданной траектории и снизить нежелательное сопротивление.
Линейные подшипники для чпу станка применяются в системах, где особенно важны повторяемость позиционирования, стабильность геометрии и качество перемещения. Линейный подшипник для чпу необходимо выбирать как элемент всей механической системы, а не отдельно от направляющей, привода и основания.
При подборе учитывают массу подвижного узла, направление нагрузки, характер рабочего цикла, состояние окружающей среды и требования к обслуживанию. Линейные подшипники для станков, работающих в загрязнённой зоне, нуждаются в соответствующей защите от пыли, стружки и абразивных частиц.
В точном оборудовании большое значение имеют качество монтажных поверхностей, параллельность направляющих и отсутствие перекоса. Даже качественный подшипник не компенсирует ошибки основания или неправильное расположение элементов системы.
Размеры линейных подшипников и подбор по геометрии
Размеры линейных подшипников используются для проверки совместимости с направляющей, корпусом и монтажным местом. Однако ориентироваться только на один размер недостаточно. Необходимо сопоставлять всю геометрию изделия, форму корпуса, тип направляющей и способ крепления.
На практике пользователи часто начинают поиск с конкретной размерной формулировки: линейный подшипник с внутренним диаметром 16 см, размеры линейного подшипника 30 мм, линейный подшипник скольжения 25 мм, линейный подшипник 25 мм или линейные подшипники 20 мм. Такие запросы подходят для первичного поиска, но перед покупкой следует проверить единицы измерения, посадочные параметры, совместимость с направляющей и технические характеристики.
Таблица линейных подшипников в каталоге производителя может помочь при сравнении изделий одной системы. При этом данные разных производителей не всегда можно напрямую сопоставлять, поскольку конструктивные особенности и правила обозначения могут отличаться.
Обозначение линейных подшипников и стандарты
Обозначение линейных подшипников используется для идентификации конструкции, исполнения корпуса, типа крепления и других особенностей. Однако единая маркировка не заменяет техническое описание. Перед заказом необходимо сверять обозначение с документацией конкретного производителя.
Запрос гост линейных подшипников обычно связан с поиском нормативных требований, допусков, терминологии и правил, применимых к определённой группе изделий. При проектировании и закупке оборудования рекомендуется ориентироваться на актуальную нормативную документацию, технические условия и данные производителя, поскольку линейные системы могут отличаться по конструкции и назначению.
Даже похожее обозначение линейных подшипников не гарантирует полной взаимозаменяемости. Для замены необходимо сравнивать геометрию, рабочие характеристики, способ крепления, тип направляющей и условия эксплуатации.
Характеристики линейных подшипников
Характеристики линейных подшипников определяют пригодность компонента для конкретной системы. При выборе оценивают способность воспринимать нагрузку, жёсткость, плавность хода, повторяемость, требования к смазке, защиту от загрязнений, особенности монтажных поверхностей и условия окружающей среды.
Для подшипников качения большое значение имеют состояние дорожек и чистота рабочей зоны. Для систем скольжения важны материал контактных поверхностей и допустимый режим трения. Для корпусных и фланцевых решений необходимо дополнительно учитывать способ передачи нагрузки на основание оборудования.
Если узел работает в станке или автоматической линии, необходимо оценивать не только подшипник, но и направляющую, привод, каретку, крепёж и основание. Надёжность линейной системы определяется совместной работой всех этих элементов.
Как выбрать линейный подшипник
Подбор начинается с определения задачи. Сначала необходимо понять, какая часть механизма будет перемещаться, в каком направлении действует нагрузка и какая направляющая используется. После этого выбирают подходящий принцип работы — качение или скольжение.
Если требуется система с круглыми направляющими, рассматриваются цилиндрические линейные подшипники и совместимые с ними элементы. Для профильных направляющих выбирается соответствующая каретка. Если необходимо упростить монтаж, можно использовать линейный подшипник в корпусе или линейный подшипник с фланцем.
Следующий этап — проверка рабочих характеристик. Необходимо оценить нагрузку, точность, жёсткость, плавность перемещения, режим работы и загрязнённость окружающей среды. Для станочного оборудования также важно учитывать возможность попадания стружки, пыли и технологических загрязнений.
Если требуется заменить существующий компонент, желательно определить не только его внешние размеры, но и конструкцию направляющей, способ крепления и обозначение. Подбор только по фотографии или приблизительному сходству увеличивает риск несовместимости.
Монтаж линейных подшипников
Правильный монтаж напрямую влияет на ресурс и качество движения. Перед установкой необходимо проверить состояние направляющей и посадочных поверхностей, удалить загрязнения и убедиться, что крепёжные элементы не создают перекоса.
При использовании нескольких направляющих особенно важна их взаимная геометрия. Несоосность и неправильное расположение могут увеличить сопротивление движению и создать дополнительную нагрузку на подшипниковые элементы.
После сборки подвижная часть должна перемещаться по всей рабочей зоне без заеданий и резких изменений сопротивления. Если движение становится тяжёлым или неравномерным, необходимо проверить монтаж, состояние направляющей и совместимость деталей.
Обслуживание линейных подшипников
Обслуживание зависит от конструкции конкретного изделия. Линейные подшипники качения обычно чувствительны к загрязнению рабочих поверхностей, поэтому необходимо следить за состоянием направляющих и защитных элементов. Если производителем предусмотрена смазка, следует соблюдать соответствующий регламент.
Линейный подшипник скольжения требует контроля состояния контактирующих поверхностей и соблюдения рекомендаций по эксплуатации. В некоторых конструкциях свойства материалов позволяют применять особый режим обслуживания, но универсального правила для всех систем не существует.
Регулярный осмотр помогает выявить загрязнение, повреждение направляющей, ослабление крепления или изменение плавности движения до появления серьёзного износа.
Что учитывать при покупке линейных подшипников
При покупке желательно передать поставщику информацию о типе направляющей, конструкции корпуса, способе крепления, рабочей нагрузке и назначении механизма. Это позволяет точнее определить подходящее исполнение.
Если требуется готовый монтажный узел, рассматриваются линейные подшипники в сборе или линейный подшипник в сборе с корпусом. Для крепления через монтажную поверхность могут использоваться фланцевые линейные подшипники. Для круглой направляющей выбирают совместимый цилиндрический линейный подшипник, а для профильной системы — соответствующую каретку.
При модернизации или ремонте оборудования важно проверять не только размеры линейных подшипников, но и все присоединительные и рабочие параметры. Такой подход снижает риск неправильной установки и помогает обеспечить стабильную работу механизма.
Итоги
Линейные подшипники являются важными элементами систем прямолинейного перемещения. Они применяются в станках, автоматизированных механизмах, производственных линиях и других устройствах, где необходимо управляемое движение по направляющей.
Существуют разные типы линейных подшипников: шариковые и роликовые системы качения, подшипники скольжения, цилиндрические и профильные решения, корпусные и фланцевые исполнения, а также готовые каретки. Каждый вариант имеет свои особенности, поэтому выбор должен основываться на реальной задаче.
Чтобы подшипник линейного перемещения работал надёжно, необходимо учитывать конструкцию направляющей, нагрузку, точность монтажа, условия загрязнения и требования к обслуживанию. Совместимость всех элементов системы важнее внешнего сходства или отдельного размерного параметра.
Правильно подобранные линейные подшипники помогают обеспечить плавное перемещение, стабильность положения и предсказуемую работу оборудования, а грамотный монтаж и обслуживание позволяют сохранить эти свойства в процессе эксплуатации.
