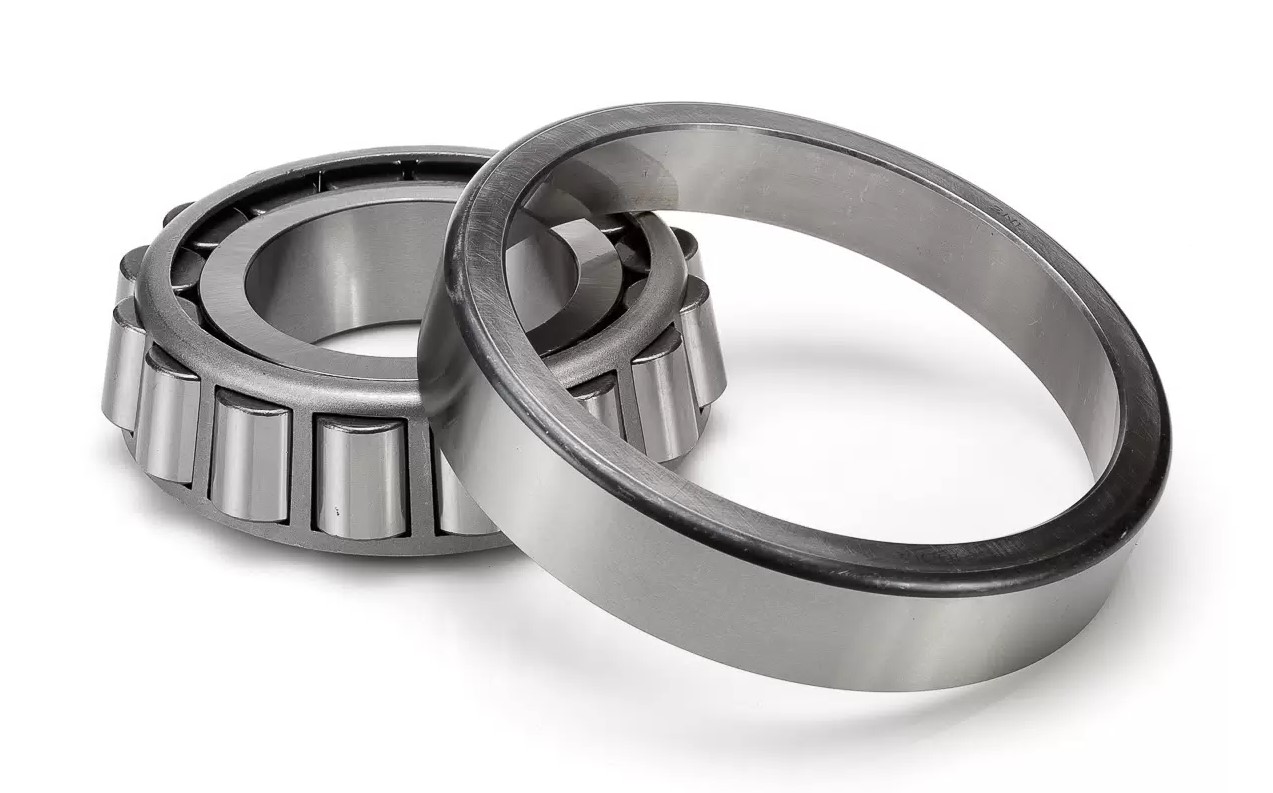

Конические роликовые подшипники: виды, особенности и выбор
Конические роликовые подшипники применяются в узлах, где требуется воспринимать одновременно радиальные и осевые нагрузки. Их используют в редукторах, ступицах, промышленном оборудовании, сельскохозяйственной технике и механизмах с повышенными требованиями к надежности опоры вала.
Двухрядный конический роликовый подшипник подходит для узлов, где важна высокая жесткость и устойчивость к нагрузкам в двух направлениях. Если конструкция требует компактного решения с увеличенной несущей способностью, часто рассматривают двухрядный конический подшипник, так как он может заменить пару отдельных опор при правильном подборе.
Однорядный конический роликовый подшипник применяется в механизмах, где нагрузка действует преимущественно в одном осевом направлении вместе с радиальной составляющей. В таких узлах важно правильно учитывать угол контакта, посадочные размеры, частоту вращения и условия смазки. Однорядные конические подшипники часто устанавливаются попарно, если требуется восприятие осевых нагрузок в обе стороны.
| Тип подшипника | Особенности | Типовое применение |
|---|---|---|
| Однорядный конический роликовый | Воспринимает радиальную и одностороннюю осевую нагрузку. Часто устанавливается попарно. | Редукторы, ступицы колёс, промышленные редукторы, сельхозтехника. |
| Двухрядный конический роликовый | Высокая жёсткость, воспринимает нагрузки в двух осевых направлениях. Заменяет пару однорядных. | Тяжёлые редукторы, прокатные станы, горное оборудование. |
| Конический упорный роликовый | Предназначен для преимущественно осевых нагрузок при высоких скоростях. | Вертикальные валы, тяжёлые коробки передач, буровые установки. |
| Конический радиально-упорный однорядный | Точное сочетание радиальной и осевой опоры с регулируемым зазором. | Шпиндели станков, высокоточные редукторы. |
| Повышенной грузоподъёмности | Усиленные тела качения и сепаратор, рассчитаны на интенсивные нагрузки. | Тяжелонагруженные узлы, металлургия, карьерная техника. |
* При выборе конического роликового подшипника учитывают угол контакта, посадочные размеры, частоту вращения, условия смазки и требуемый ресурс.
Основные виды конических роликовых подшипников
Для тяжелонагруженных узлов могут использоваться роликовые однорядные конические подшипники повышенной грузоподъемности. Они рассчитаны на более интенсивные режимы работы и подходят для оборудования, где обычная серия быстро выходит на предел расчетной нагрузки. В отдельных случаях применяется роликовый радиально упорный однорядный конический подшипник, если конструкция требует точного сочетания радиальной и осевой опоры.
Роликовые радиальные конические подшипники востребованы в узлах, где радиальная нагрузка сочетается с осевым воздействием. При этом конические радиально упорные однорядные подшипники выбирают с учетом направления усилия, схемы установки и требуемого ресурса. Для восприятия преимущественно осевых нагрузок используют роликовый упорный конический подшипник, а в более узких конструктивных решениях может применяться роликовый упорный однорядный конический подшипник.
Как выбрать конический роликовый подшипник
Чтобы подобрать конический роликовый подшипник, необходимо знать внутренний и наружный диаметр, ширину, тип нагрузки, скорость вращения, рабочую температуру, требования к точности и особенности монтажа. Дополнительно учитываются материал сепаратора, класс зазора, производитель и условия эксплуатации. Если известна маркировка старого изделия, подбор можно выполнить быстрее по аналогу.
Каталог конических подшипников помогает сравнить размеры, серии, грузоподъемность и допустимые режимы работы. При выборе важно проверять не только геометрию, но и соответствие подшипника конкретному узлу. Конические ролики для подшипников должны иметь точную форму и стабильное качество поверхности, так как от этого зависит распределение нагрузки и срок службы всего узла.
Цены на конические роликовые подшипники зависят от типоразмера, бренда, серии, точности изготовления, наличия на складе и условий поставки. Для корректного расчета стоимости лучше передать поставщику маркировку, размеры или техническое задание. Это снижает риск ошибки при выборе и помогает подобрать изделие под реальные условия работы оборудования.
