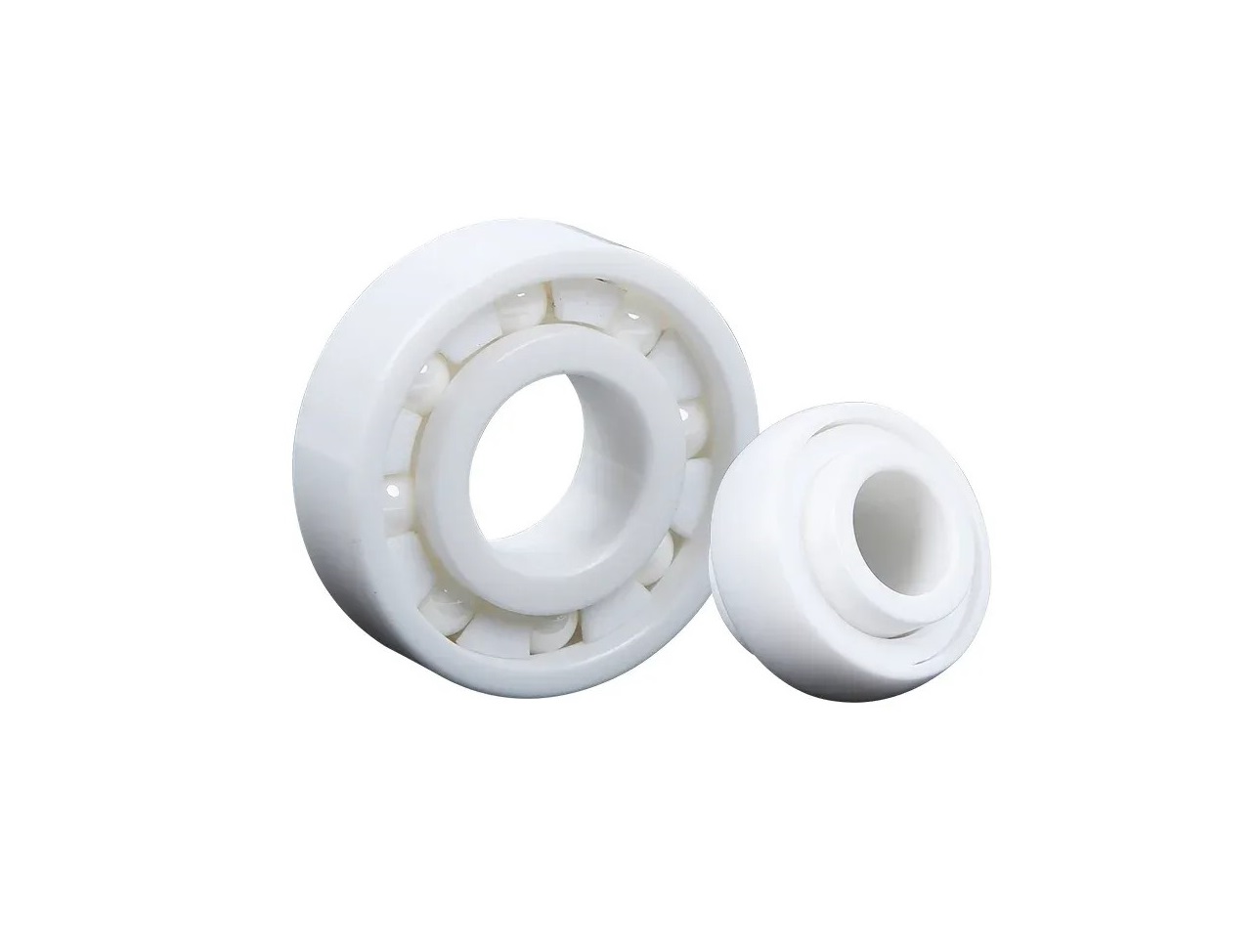

Керамические подшипники: виды, материалы, преимущества и применение
Керамические подшипники применяют в узлах, где обычные стальные решения быстрее изнашиваются, перегреваются, подвергаются воздействию электрического тока, коррозии или работают на повышенных оборотах. Они бывают полностью керамическими и гибридными, а правильный выбор зависит не только от материала, но и от конструкции, нагрузки, скорости, смазки и рабочей среды.
В этой статье разберём, из чего сделаны керамические подшипники, чем различаются модели качения и скольжения, где они используются и в каких случаях их установка экономически оправдана.
Что такое керамический подшипник
Керамический подшипник — это подшипниковый узел, в котором кольца, тела качения или оба этих элемента изготовлены из технической керамики. В качестве тел качения обычно используют керамические шарики или ролики.
В зависимости от конструкции подшипник может быть цельнокерамическим или гибридным, относиться к подшипникам качения либо скольжения, быть шариковым, роликовым, радиальным, упорным, радиально-упорным, однорядным или двухрядным. Отдельную группу составляют линейные керамические подшипники для систем поступательного перемещения.
Керамика отличается высокой твёрдостью, стойкостью к износу, малой массой и хорошими электроизоляционными свойствами. Эти характеристики делают её востребованной в электродвигателях, шпинделях, насосах, высокоскоростных приводах, вакуумных системах и оборудовании, работающем в агрессивных средах.
Однако керамический подшипник нельзя выбирать только по принципу «он современнее и прочнее». Для ряда механизмов обычный стальной подшипник будет более рациональным и экономичным вариантом. Подбор всегда выполняют с учётом фактических условий работы узла.
Цельнокерамические и гибридные подшипники
По сочетанию материалов керамические подшипники делятся на две основные группы: цельнокерамические и гибридные.
В цельнокерамическом подшипнике из керамики изготовлены не только шарики или ролики, но и внутреннее и наружное кольца. Иногда керамическим делают также сепаратор, хотя его материал зависит от конструкции и рабочей среды.
Такие решения выбирают, когда особенно важны высокая коррозионная стойкость, немагнитность, электроизоляция, низкая масса, работоспособность в химически активной среде, эксплуатация в вакууме или чистота рабочей зоны.
Цельнокерамические подшипники встречаются в химическом, пищевом, медицинском, лабораторном и полупроводниковом оборудовании. Их также используют в устройствах, где недопустимо магнитное поле или загрязнение рабочей среды продуктами коррозии.
При этом полностью керамические конструкции чувствительнее к ударным нагрузкам, грубым ошибкам монтажа и перекосу валов. Техническая керамика очень твёрдая, но при неблагоприятных динамических воздействиях может проявлять хрупкость. Поэтому для тяжело нагруженных промышленных узлов часто выбирают гибридную конструкцию.
Гибридный керамический подшипник сочетает стальные кольца и керамические тела качения. Чаще всего в нём используются кольца из подшипниковой стали и шарики из нитрида кремния Si₃N₄.
Это распространённый вариант для электродвигателей, станочных шпинделей, компрессоров, насосов, генераторов и высокоскоростных приводов. Стальные кольца сохраняют привычную для промышленного оборудования прочность и геометрию посадок, а керамические шарики уменьшают массу вращающихся элементов и улучшают работу при высоких оборотах.
Гибридные подшипники часто выбирают для защиты от электрической эрозии. Керамические тела качения обладают электроизоляционными свойствами и помогают уменьшить риск прохождения паразитных токов через подшипниковый узел.
| Параметр | Цельнокерамический подшипник | Гибридный керамический подшипник |
|---|---|---|
| Кольца | Керамические | Обычно стальные |
| Тела качения | Керамические | Керамические |
| Коррозионная стойкость | Очень высокая | Зависит от материала колец |
| Работа с электрическими токами | Хорошая электроизоляция | Часто применяется для защиты от электроэрозии |
| Ударные нагрузки | Требуют аккуратного расчёта | Обычно лучше переносятся за счёт стальных колец |
| Высокие обороты | Подходят при правильном подборе | Один из наиболее распространённых вариантов |
| Типичные области | Химия, вакуум, медицина, пищевое производство | Электродвигатели, шпиндели, насосы, приводы |
Материалы керамических подшипников
Материал керамического подшипника определяет его рабочие свойства: твёрдость, массу, устойчивость к температуре, коррозии, трению, влаге, химическим веществам и электрическому току.
Наиболее распространённые материалы — нитрид кремния, оксид циркония, оксид алюминия и карбид кремния.
Нитрид кремния Si₃N₄ — один из наиболее востребованных материалов для керамических шариков в гибридных подшипниках. Он сочетает высокую твёрдость, малую плотность, хорошую износостойкость и устойчивость к высоким скоростям вращения.
Керамические шарики из нитрида кремния легче стальных. Это снижает центробежные нагрузки при высоких оборотах, уменьшает нагрев и может положительно влиять на ресурс узла при корректно выбранной конструкции. Нитрид кремния часто используют в гибридных шариковых подшипниках, высокоскоростных шпинделях, электродвигателях, генераторах, насосах и компрессорах.
Оксид циркония ZrO₂ применяют в цельнокерамических подшипниках и керамических элементах, работающих во влажной или химически активной среде. Этот материал отличается хорошей коррозионной стойкостью и сравнительно высокой сопротивляемостью разрушению среди технических керамик.
Оксид алюминия Al₂O₃ — широко применяемая техническая керамика. Он отличается твёрдостью, электроизоляционными свойствами и устойчивостью к ряду химических воздействий. Его используют для шариков, втулок, колец и других элементов подшипниковых узлов.
Карбид кремния SiC отличается высокой твёрдостью, теплопроводностью и стойкостью к абразивному износу. Его рассматривают для тяжёлых условий, высоких температур, агрессивных сред и специальных узлов трения.
| Материал | Основные свойства | Типичное применение |
|---|---|---|
| Нитрид кремния Si₃N₄ | Малая масса, высокая твёрдость, износостойкость, пригодность для высоких скоростей | Гибридные подшипники, шпиндели, электродвигатели, генераторы |
| Оксид циркония ZrO₂ | Коррозионная стойкость, работа во влажной среде | Цельнокерамические подшипники, насосы, химическое и медицинское оборудование |
| Оксид алюминия Al₂O₃ | Твёрдость, электроизоляция, химическая стойкость | Шарики, втулки, кольца и специальные подшипниковые элементы |
| Карбид кремния SiC | Высокая твёрдость, теплопроводность, стойкость к абразиву | Специальные узлы трения, химическое и высокотемпературное оборудование |
Керамические шарики для подшипников чаще всего изготавливают из нитрида кремния, оксида циркония или оксида алюминия. Выбор зависит от назначения подшипника и режима эксплуатации.
Материал шарика нельзя рассматривать отдельно от материала колец, сепаратора, смазки и условий эксплуатации. Керамические тела качения не компенсируют ошибку в выборе посадки, недостаток смазки или несоосность вала.
Керамические подшипники качения
Керамический подшипник качения передаёт нагрузку через тела качения — шарики или ролики. В зависимости от конструкции он может воспринимать радиальные, осевые или комбинированные нагрузки.
К этой группе относятся радиальные шариковые, радиально-упорные шариковые, упорные шариковые, цилиндрические роликовые, двухрядные и специальные высокоточные шпиндельные подшипники.
Керамика может использоваться только в телах качения либо во всех основных деталях. Гибридная схема со стальными кольцами и керамическими шариками особенно распространена в высокоскоростных узлах.
Шариковые, роликовые и двухрядные конструкции
Керамические шариковые подшипники применяют в электродвигателях, вентиляторах, насосах, приводах, шпинделях, медицинских устройствах и компактных механизмах. Их преимущества особенно заметны при высокой частоте вращения, требованиях к низкому нагреву, риске прохождения тока через вал и необходимости уменьшить массу вращающихся частей.
Шариковые керамические подшипники могут быть радиальными или радиально-упорными. Радиально-упорные модели выбирают, когда узел воспринимает одновременно радиальные и осевые нагрузки, например в шпинделях и приводах с натягом.
Керамический цилиндрический роликовый подшипник рассчитан прежде всего на восприятие значительных радиальных нагрузок. Благодаря линейному контакту роликов с дорожками качения он может обеспечивать высокую радиальную грузоподъёмность.
Керамические или гибридные цилиндрические роликовые подшипники рассматривают для механизмов, где одновременно важны высокая радиальная нагрузка, повышенная скорость, точность направления вала, тепловая стабильность и стойкость к износу.
Конкретная способность воспринимать осевую нагрузку зависит от конструкции бортов колец и исполнения подшипника. Поэтому при подборе нельзя ориентироваться только на название «цилиндрический роликовый» — необходимо изучать технические данные конкретной серии.
Двухрядный керамический подшипник имеет два ряда тел качения. Такая конструкция помогает повысить жёсткость узла, увеличить воспринимаемую нагрузку или компактно решить задачу восприятия комбинированных нагрузок.
Двухрядные керамические и гибридные модели могут использоваться в оборудовании, где важны стабильность положения вала, повышенная радиальная и осевая жёсткость, компактная компоновка и точность вращения. Подбор должен учитывать тип нагрузки, направление осевой силы, преднатяг, допуски посадочных поверхностей и тепловое расширение сопряжённых деталей.
Керамический подшипник для вертикального вала
Фраза «вертикальный керамический подшипник» обычно описывает не отдельный тип подшипника, а условия работы узла: вал расположен вертикально, поэтому подшипниковая система должна воспринимать вес ротора и возникающие осевые нагрузки.
Для вертикального вала могут применяться упорные шариковые, радиально-упорные шариковые, комбинированные радиально-упорные и роликовые конструкции с подходящей схемой восприятия нагрузки. Также может использоваться пара подшипников с заданным предварительным натягом.
Керамические тела качения могут быть полезны, если вертикальный привод работает на высокой скорости, в условиях электрических токов, при повышенной температуре или с жёсткими требованиями к вибрации. Но ключевым критерием остаётся расчёт фактической осевой и радиальной нагрузки, а также правильная компоновка всего подшипникового узла.
Керамические подшипники скольжения
Керамический подшипник скольжения работает без тел качения: вал или другая сопряжённая деталь скользит относительно керамической втулки, вкладыша или опорной поверхности.
Такие решения могут использоваться в насосах, арматуре, химическом оборудовании, системах подачи жидкостей, медицинской технике и механизмах, где применение стандартного подшипника качения невозможно или нецелесообразно.
Керамические подшипники скольжения ценят за устойчивость к коррозии, износостойкость, работоспособность в ряде агрессивных сред, возможность эксплуатации с жидкостной смазкой и отсутствие магнитных свойств.
При этом подшипник скольжения требует тщательного расчёта. Важны скорость скольжения, давление в зоне контакта, чистота среды, материал вала, смазка, температура и тепловой отвод. Не каждый керамический материал одинаково хорошо работает в сухом трении или при резких ударных нагрузках.
Линейные керамические подшипники
Линейный керамический подшипник используют для перемещения каретки или другого элемента по валу, направляющей либо рельсу. В отличие от обычных вращающихся подшипников, его задача — обеспечить точное поступательное движение.
Линейные решения с керамическими элементами применяют в автоматизированных производственных линиях, измерительном оборудовании, лабораторных установках, станках, медицинской технике, оборудовании для чистых помещений и системах перемещения в агрессивной среде.
При подборе линейного керамического подшипника оценивают не только нагрузку и размеры, но и точность направляющей, жёсткость каретки, скорость и ускорение перемещения, загрязнение рабочей зоны и совместимость материалов пары трения.
Преимущества керамических подшипников
Керамические и гибридные подшипники выбирают не из-за самого факта использования керамики, а ради конкретных эксплуатационных преимуществ.
Техническая керамика отличается высокой твёрдостью. При корректных условиях работы это помогает снизить износ тел качения и дорожек, особенно если речь идёт о загрязнённой среде или высоких скоростях.
Керамические шарики легче стальных. На высоких оборотах это уменьшает центробежные силы, снижает контактные нагрузки и способствует более стабильной работе узла. Именно поэтому гибридные подшипники с шариками из нитрида кремния часто применяют в высокоскоростных электродвигателях и шпинделях.
За счёт свойств материала, точности изготовления и меньшей массы тел качения керамический подшипник может работать с меньшим тепловыделением. Это особенно ценно для узлов, где перегрев влияет на точность, вязкость смазки, ресурс уплотнений и стабильность зазоров.
Керамические тела качения помогают разорвать путь прохождения электрического тока через подшипник. Это актуально для электродвигателей, генераторов, преобразовательных приводов и другого оборудования, в котором могут возникать паразитные токи на валу.
Цельнокерамические решения могут работать в средах, неблагоприятных для стандартной подшипниковой стали. Это относится к влажным условиям, контакту с жидкостями, части химических реагентов и специальным технологическим процессам.
Некоторые керамические материалы немагнитны. Это важно для измерительного, медицинского, лабораторного и электронного оборудования, где магнитные свойства металлических деталей могут мешать работе датчиков или технологическому процессу.
Ограничения и особенности выбора
Керамический подшипник — специализированное решение. Он не всегда выгоднее и не всегда надёжнее обычного стального аналога.
Керамические материалы, точная обработка и контроль качества повышают стоимость подшипника. Замена оправдана, если она снижает простой оборудования, уменьшает расходы на обслуживание, защищает дорогой электродвигатель или позволяет работать в среде, где стальной узел быстро выходит из строя.
Керамика плохо переносит грубые ударные воздействия. Неправильная посадка, удар по кольцу при установке, перекос, чрезмерный натяг или загрязнённая посадочная поверхность могут повредить подшипник независимо от его стоимости и материала.
Для выбора необходимо знать внутренний и наружный диаметры, ширину подшипника, тип и направление нагрузки, частоту вращения, рабочую температуру, материал вала и корпуса, наличие электрических токов, условия смазки, степень загрязнения, влажность, химическую среду или вакуум, а также требования к точности и шуму.
Если данные неизвестны, лучше начинать не с выбора материала, а с анализа фактической причины отказа прежнего подшипника. Это может быть перегрев, токи, загрязнение, нехватка смазки, перекос, неверный зазор или ошибка в посадке.
Где применяются керамические подшипники
Керамические подшипники используют в тех отраслях, где их свойства решают конкретную инженерную задачу.
В электродвигателях и генераторах гибридные подшипники с керамическими шариками применяют для снижения риска электроэрозии. Это особенно актуально для двигателей, работающих с частотными преобразователями, и высокоскоростных машин.
В станочных шпинделях важны высокая точность и большие скорости. Керамические шарики помогают уменьшить центробежные нагрузки и нагрев, что важно для стабильности обработки и точности позиционирования инструмента.
В насосах керамические элементы используют при высоких скоростях, контакте с жидкостями, риске коррозии или загрязнении среды. Для химических и пищевых насосов часто рассматривают цельнокерамические подшипники скольжения, втулки и элементы уплотнений.
В химической и пищевой промышленности ценятся коррозионная стойкость, чистота, устойчивость к моющим средствам и отсутствие ржавчины. Керамические решения могут применяться в транспортировочных системах, насосах, дозаторах, мешалках, арматуре и технологическом оборудовании.
В медицинских устройствах, анализаторах, насосах и лабораторных системах востребованы низкий уровень загрязнения, немагнитность, точность и устойчивость к определённым химическим реагентам.
В вакуумных системах стандартные смазки и материалы могут иметь ограничения по испаряемости и загрязнению рабочей камеры. Керамика рассматривается как один из материалов для специальных подшипниковых решений, но конструкцию необходимо согласовывать с требованиями к вакууму, температуре и допустимому газовыделению.
В энергетических и транспортных системах керамические элементы используют в оборудовании с высокой нагрузкой, электрическими токами, сложными условиями вибрации и требованиями к надёжности. Например, гибридные подшипники могут применяться в генераторах, тяговых приводах, электродвигателях и оборудовании возобновляемой энергетики.
Как подобрать керамический подшипник
Подбор начинается не с названия материала, а с задачи, которую должен решить подшипниковый узел.
Сначала нужно понять, какую нагрузку воспринимает подшипник: радиальную, осевую, комбинированную, переменную или ударную. Для высокой радиальной нагрузки может подойти роликовая конструкция. Для комбинации радиальной и осевой нагрузки — радиально-упорная. Для вертикального вала обычно требуется учесть осевую составляющую от веса ротора и рабочего процесса.
Высокие обороты — один из главных аргументов в пользу гибридных подшипников с керамическими шариками. Но выбирать модель нужно по предельной частоте вращения конкретной серии, способу смазки, классу точности и условиям отвода тепла.
Если прежние подшипники в электродвигателе имеют следы электрической эрозии, характерные дорожки или быстро выходят из строя при работе с частотным преобразователем, необходимо проверить наличие токов на валу. В такой ситуации гибридный керамический подшипник может быть частью решения.
При контакте с водой, химическими растворами, паром, абразивом или агрессивными веществами важно оценить не только керамические элементы, но и весь узел: материал колец, тип сепаратора, материал уплотнений, совместимость смазки, требования к промывке и температуру среды.
Для подбора понадобятся маркировка установленного подшипника, внутренний диаметр d, наружный диаметр D, ширина B, тип конструкции, класс точности, зазор или преднатяг, материал вала и корпуса, а также особенности посадки.
Если маркировка стёрта, измерений может быть недостаточно: два подшипника одинаковых габаритов могут отличаться исполнением, грузоподъёмностью, зазором, сепаратором и допустимой скоростью.
Когда керамический подшипник оправдан
Установка керамического или гибридного подшипника обычно оправдана, если необходимо увеличить допустимую скорость вращения, снизить нагрев подшипникового узла, защитить электродвигатель от повреждений, связанных с токами на валу, повысить стойкость к коррозии или обеспечить работу в немагнитной среде.
Такие решения также выбирают, когда требуется уменьшить массу тел качения, повысить ресурс в сложном режиме, работать в чистой, вакуумной, химически активной или влажной среде, а также повысить точность вращения шпинделя или другого высокоточного узла.
Если оборудование работает на умеренных оборотах, не испытывает воздействия тока, не контактирует с агрессивной средой и не имеет проблем с температурой или точностью, качественный стальной подшипник подходящей серии может быть более экономичным решением.
Частые вопросы
Керамический подшипник используют для работы в условиях высоких оборотов, электрических токов, коррозии, повышенной температуры, ограниченной смазки или специальных требований к чистоте и немагнитности. Его задача — повысить надёжность конкретного подшипникового узла, а не просто заменить стальную модель более дорогим аналогом.
При правильном подборе он может обеспечивать меньший нагрев, высокую износостойкость, электроизоляционные свойства, малую массу тел качения, коррозионную стойкость и стабильную работу на высоких оборотах. Но преимущества проявляются только в подходящих условиях эксплуатации.
Цельнокерамический подшипник обычно выбирают для агрессивных сред, влажности, немагнитных и химически стойких решений. Гибридный — для электродвигателей, шпинделей, насосов, приводов и высокоскоростных узлов, где полезно сочетание стальных колец и керамических тел качения.
Чаще всего керамические шарики производят из нитрида кремния, оксида циркония или оксида алюминия. Для высокоскоростных гибридных подшипников особенно распространён нитрид кремния.
Да, если совпадают размеры, тип, посадка, допустимая нагрузка, скорость, зазор и другие параметры. Но простая замена по габаритам не всегда корректна: необходимо оценить нагрузку, смазку, температуру, токи на валу и требования к конструкции.
Во многих случаях — да. Наличие керамических тел качения не означает, что подшипник может работать без смазки. Тип и количество смазки подбирают по конструкции, скорости, температуре, среде и рекомендациям производителя.
Итоги
Керамические подшипники помогают решать задачи, с которыми стандартные стальные модели справляются хуже: работать на высоких оборотах, снижать риск электроэрозии, выдерживать коррозионные среды, обеспечивать немагнитность и повышенную точность движения.
Наиболее универсальным решением для многих промышленных приводов становятся гибридные керамические подшипники со стальными кольцами и керамическими шариками. Цельнокерамические модели чаще выбирают для химической, пищевой, медицинской, вакуумной и специальной техники.
Для подбора керамического подшипника подготовьте маркировку установленной детали или размеры d × D × B, укажите тип оборудования, скорость вращения, нагрузку, температуру, наличие токов и особенности рабочей среды. Это позволит выбрать не просто совместимый по размеру, а действительно подходящий для конкретного узла вариант.
