Игольчатые роликовые подшипники: виды, устройство и подбор комплектующих
Подшипник роликовый игольчатый используют в узлах, где требуется высокая грузоподъемность при небольших радиальных размерах. Такая конструкция хорошо подходит для механизмов, в которых мало места для установки стандартной опоры.
Игольчатые тела качения позволяют распределять нагрузку по увеличенной контактной поверхности. Благодаря этому узел работает стабильно даже при значительных радиальных усилиях.
Игольчатые роликовые подшипники применяются в редукторах, коробках передач, насосах, станках, приводных механизмах, электродвигателях и промышленном оборудовании. Их выбирают для техники, где важны компактность, точность вращения и устойчивость к нагрузкам.

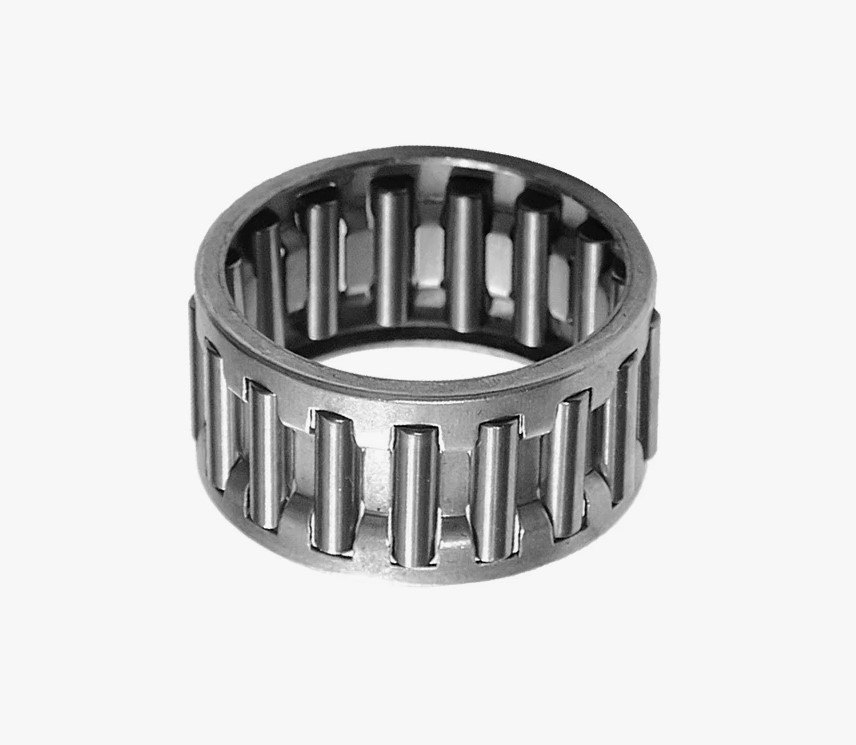

Устройство игольчатого подшипника
Подшипник роликовый игольчатый может состоять из наружного кольца, внутреннего кольца, сепаратора и игольчатых роликов. В некоторых исполнениях одно или оба кольца отсутствуют.
Если кольца не используются, дорожкой качения становится вал или отверстие корпуса. Такой вариант помогает уменьшить размеры узла и сохранить высокую несущую способность.
Основная особенность конструкции — длинные ролики малого диаметра. Они внешне напоминают иглы, поэтому такие подшипники получили название игольчатых.
За счет формы тел качения подшипник выдерживает серьезные радиальные нагрузки и занимает меньше места, чем многие другие типы подшипников. При выборе важно учитывать размеры, направление нагрузки, наличие колец, качество посадочных поверхностей, условия смазки и рабочую скорость.
Однорядные исполнения
Игольчатые однорядные подшипники применяют в узлах с радиальной нагрузкой и ограниченным посадочным пространством. В такой конструкции ролики расположены в один ряд.
Однорядное исполнение позволяет сохранить компактную ширину и обеспечить надежную опору для вращающегося вала. Такие изделия устанавливают в приводах, редукторах, станочных узлах, насосном оборудовании и других механизмах с высокой радиальной нагрузкой.
Игольчатый радиальный однорядный подшипник подходит для механизмов, где основное усилие действует перпендикулярно оси вращения. При подборе важно учитывать посадку, состояние вала, допустимую скорость и условия эксплуатации.
Роликовый однорядный игольчатый подшипник выбирают, когда требуется простая и компактная опора с высокой несущей способностью. Он может выпускаться с внутренним кольцом, без внутреннего кольца, с сепаратором или в виде комплекта с наружной обоймой.
Роликовый радиальный игольчатый однорядный подшипник подходит для точного технического подбора по типу нагрузки и конструкции. При выборе нужно смотреть внутренний диаметр, наружный диаметр, ширину, серию и условия работы узла.
Двухрядные исполнения
Игольчатый двухрядный подшипник применяют там, где требуется повышенная грузоподъемность. В такой конструкции ролики расположены в два ряда.
Двухрядное исполнение помогает лучше распределять нагрузку и повышает жесткость узла. Такой вариант подходит для редукторов, промышленного оборудования, транспортных агрегатов и механизмов, где обычной однорядной конструкции недостаточно.
Перед установкой важно проверить ширину посадочного места. Двухрядная модель может занимать больше пространства, поэтому ее габариты нужно сверять с параметрами узла.
| Тип изделия | Где применяется | Что важно проверить |
|---|---|---|
| Подшипник роликовый игольчатый | В компактных узлах с высокой радиальной нагрузкой | Размеры, конструкцию, наличие колец и условия смазки |
| Игольчатый двухрядный подшипник | В тяжелонагруженных механизмах | Ширину, грузоподъемность и жесткость посадочного места |
| Игольчатые однорядные подшипники | В узлах с ограниченной шириной | Диаметр, серию, сепаратор и допустимую скорость |
| Игольчатый радиальный однорядный подшипник | В механизмах с радиальной нагрузкой | Направление нагрузки, посадку и состояние вала |
| Ролик игольчатый 3x23 | В ремонтных и сборочных работах | Диаметр, длину, количество и точность изготовления |
| Шайба игольчатого подшипника | В упорных узлах | Совместимость, толщину и рабочую поверхность |
| Кольца для игольчатых подшипников | В конструкциях с отдельной дорожкой качения | Диаметр, ширину, твердость и посадку |
| Роликовый однорядный игольчатый подшипник | В компактных радиальных опорах | Тип исполнения, размеры и условия эксплуатации |
| Роликовый радиальный игольчатый однорядный подшипник | В технически точных узлах | Серию, нагрузку, маркировку и аналог |
| Ролик игольчатый 5 5 | В механизмах с отдельными телами качения | Точное понимание размера и фактический замер |
| Шайбы для игольчатых подшипников | В упорных подшипниковых узлах | Внутренний диаметр, наружный диаметр и толщину |
Игольчатые ролики
Игольчатые ролики могут использоваться как часть подшипника или как отдельные элементы механизма. Они должны иметь точную форму, правильную твердость и качественную поверхность.
Даже небольшое отклонение по размеру может повлиять на работу всего узла. Поэтому при подборе роликов важно учитывать не только диаметр, но и длину.
Ролик игольчатый 3x23 обычно подбирают по диаметру и длине. Одного числового значения недостаточно для точного выбора.
Для правильного подбора нужно знать полный размер детали, количество роликов и требования к точности. Также желательно учитывать состояние дорожек качения.
Ролик игольчатый 5 5 требует внимательной проверки фактических параметров. Такая запись может относиться к размеру 5×5 мм или к другому варианту обозначения.
Перед заказом лучше выполнить замер старой детали или сверить данные по чертежу. Если ролики устанавливаются вместо изношенных деталей, нужно проверить рабочие поверхности узла.
Шайбы для игольчатых узлов
Шайба игольчатого подшипника используется в конструкциях, где необходимо воспринимать осевую нагрузку. Она формирует рабочую поверхность для тел качения и помогает правильно распределять усилие.
Такая деталь особенно важна в упорных игольчатых узлах. Неправильно подобранная шайба может вызвать перекос, перегрев, шум и ускоренный износ.
Шайбы для игольчатых подшипников подбирают по внутреннему диаметру, наружному диаметру и толщине. Также учитывают совместимость с конкретной серией подшипника.
Шайба должна иметь ровную и прочную рабочую поверхность. Если посадочное место повреждено, изношено или имеет недостаточную твердость, ресурс узла снижается.
Кольца и дорожки качения
Кольца для игольчатых подшипников применяют в тех случаях, когда вал или корпус не могут служить полноценной дорожкой качения. Внутреннее кольцо устанавливается на вал и создает точную поверхность для работы роликов.
Наружное кольцо может быть частью конструкции или отдельным элементом узла. Если подшипник работает без внутреннего кольца, поверхность вала должна быть твердой, гладкой и точно обработанной.
При недостаточной твердости ролики быстро повреждают металл. В такой ситуации установка кольца помогает продлить срок службы механизма.
При выборе кольца нужно учитывать внутренний диаметр, наружный диаметр, ширину, посадочный допуск и совместимость с подшипником. Также важно проверить, требуется ли смазочное отверстие или специальное исполнение для конкретных условий работы.
Как правильно подобрать изделие
Для начала нужно определить направление нагрузки. Радиальные конструкции воспринимают усилие, направленное поперек оси вала.
Упорные конструкции работают с осевой нагрузкой. Это принципиальное отличие влияет на выбор подшипника, шайбы и дополнительных элементов.
Затем нужно определить размеры. Важны внутренний диаметр, наружный диаметр и ширина.
Если маркировка старой детали сохранилась, подбор становится проще. Если маркировка стерта, размеры снимают вручную и сверяют с каталогом.
После этого проверяют конструкцию. Одному узлу может требоваться модель с внутренним кольцом.
Другому узлу подходит исполнение без внутреннего кольца. В некоторых механизмах важна установка сепараторного комплекта, а в других применяются отдельные игольчатые ролики.
Также нужно учитывать условия эксплуатации. На ресурс влияют скорость вращения, температура, смазка, вибрация, ударные нагрузки и качество монтажа.
Даже правильно выбранная деталь не будет работать долго, если посадочные поверхности повреждены или смазка подобрана неправильно.
Где применяются игольчатые роликовые подшипники
Игольчатые роликовые подшипники востребованы в промышленности, транспорте и ремонтной сфере. Их устанавливают в редукторах, коробках передач, насосах, компрессорах, станочных узлах, сельскохозяйственной технике и приводных системах.
Такие изделия помогают уменьшить габариты механизма без заметной потери несущей способности. Компактная конструкция позволяет размещать подшипник в узких корпусах и сложных сборочных узлах.
Стандартная шариковая опора не всегда подходит по нагрузке или размеру. В таких условиях игольчатая конструкция помогает сохранить ресурс и стабильность работы механизма.
Частые ошибки при выборе
Первая ошибка связана с неправильным определением нагрузки. Радиальный подшипник не должен заменять упорный узел.
Упорная шайба не должна использоваться как обычное кольцо для радиальной конструкции. Для каждого типа нагрузки требуется свое исполнение детали.
Вторая ошибка возникает при подборе роликов по неполному размеру. Для точного выбора нужно знать диаметр и длину.
Третья ошибка связана с установкой подшипника на неподготовленный вал. Если поверхность слишком мягкая или изношенная, ролики быстро повреждают ее.
Четвертая ошибка появляется при замене однорядной конструкции на двухрядную без проверки габаритов. Более грузоподъемное исполнение не всегда подходит по ширине.
Итог
Игольчатые роликовые подшипники помогают создавать компактные и надежные опоры для механизмов с высокой нагрузкой. Для стандартных радиальных узлов часто применяют однорядные исполнения.
Для более тяжелых условий выбирают двухрядные модели. Для ремонта и точной сборки дополнительно подбирают ролики, шайбы и кольца.
Правильный подбор начинается с анализа нагрузки, размеров и конструкции узла. Затем проверяют состояние посадочных поверхностей, условия смазки и совместимость деталей.
Такой подход снижает риск ошибки, продлевает срок службы оборудования и помогает сохранить стабильную работу механизма.
