ГОСТ на шариковые подшипники: виды, размеры и особенности выбора
Шариковые подшипники применяются в электродвигателях, станках, редукторах, транспортном оборудовании и других механизмах. От правильного выбора изделия зависят точность вращения, уровень шума, допустимая нагрузка и срок службы оборудования.
ГОСТ на шариковые подшипники устанавливает требования к конструкции, размерам, точности изготовления, маркировке и другим характеристикам изделий. При подборе необходимо учитывать не только обозначение подшипника, но и направление нагрузки, частоту вращения, условия эксплуатации и способ защиты от загрязнений.
ГОСТ на радиальные шариковые подшипники
Радиальные модели относятся к наиболее распространённым типам подшипников качения. Они предназначены преимущественно для восприятия радиальной нагрузки, но некоторые исполнения способны выдерживать и небольшую осевую нагрузку.
ГОСТ на радиальные шариковые подшипники определяет основные параметры изделий, включая внутренний и наружный диаметры, ширину, класс точности и допустимые отклонения. В эту категорию входят однорядные и двухрядные модели, открытые изделия, а также подшипники с защитными шайбами или уплотнениями.
ГОСТ на однорядный шариковый подшипник помогает подобрать стандартное изделие для электродвигателя, насоса, вентилятора, редуктора или другого оборудования. Однорядная конструкция отличается универсальностью, сравнительно небольшими размерами и способностью работать при высокой частоте вращения.
ГОСТ на размеры однорядных радиальных шариковых подшипников позволяет сравнивать изделия разных серий и выбирать подходящую модель по посадочным параметрам.
ГОСТ на закрытые шариковые подшипники
Закрытые исполнения используются в узлах, где необходимо защитить дорожки качения и смазку от пыли, влаги и других загрязнений. Защитные элементы могут быть металлическими или изготовленными из эластичных материалов.
ГОСТ на закрытые однорядные шариковые подшипники содержит требования к размерам и основным характеристикам таких изделий. В зависимости от конструкции защитные элементы могут устанавливаться с одной или с двух сторон.
ГОСТ на шариковые подшипники с защитными шайбами следует учитывать при выборе деталей для электродвигателей, бытовой техники, конвейерного оборудования и механизмов, работающих в условиях умеренного загрязнения.
Радиальные однорядные закрытые шариковые подшипники часто поставляются с заложенной на заводе смазкой. Во многих случаях это упрощает обслуживание узла и снижает риск попадания загрязнений внутрь подшипника.
| Тип подшипника | Особенности конструкции | Воспринимаемая нагрузка | Применение |
|---|---|---|---|
| Радиальный шариковый однорядный | Один ряд шариков, простая и универсальная конструкция | Радиальная и небольшая осевая | Электродвигатели, насосы, вентиляторы, редукторы |
| Радиальный шариковый двухрядный | Два ряда шариков, повышенная несущая способность | Повышенная радиальная и ограниченная осевая | Станки, промышленное оборудование, трансмиссии |
| Радиально-упорный шариковый | Дорожки качения смещены относительно друг друга | Комбинированная радиальная и осевая | Шпиндели, насосы, редукторы, высокоскоростные узлы |
| Упорный шариковый | Шарики расположены между опорными кольцами | Преимущественно осевая | Поворотные механизмы, винтовые передачи, вертикальные валы |
| Сферический шариковый двухрядный | Сферическая дорожка наружного кольца и способность к самоустановке | Радиальная и небольшая осевая | Узлы с возможным перекосом или прогибом вала |
| Закрытый шариковый | Установлены защитные шайбы или контактные уплотнения | Зависит от основной конструкции | Запылённые узлы, бытовая техника, электродвигатели |
Таблица предназначена для общего сравнения. Точные размеры, грузоподъёмность, предельную частоту вращения и другие параметры необходимо проверять по маркировке изделия и технической документации.
ГОСТ на двухрядные и сферические шариковые подшипники
Двухрядные модели имеют два ряда тел качения, благодаря чему могут воспринимать более значительные нагрузки. Конструкция применяется в узлах, где несущей способности одного ряда шариков недостаточно.
ГОСТ на двухрядный радиальный шариковый подшипник устанавливает его присоединительные размеры и технические требования. При подборе необходимо учитывать ширину изделия, диаметр отверстия, наружный диаметр и допустимую нагрузку.
ГОСТ на сферические двухрядные шариковые подшипники распространяется на изделия, способные компенсировать небольшую несоосность вала и корпуса. Такие модели подходят для механизмов, в которых возможны прогиб вала, погрешности монтажа или незначительные перекосы посадочных мест.
ГОСТ на радиальные сферические шариковые подшипники помогает определить подходящее исполнение по размерам и эксплуатационным характеристикам. Однако способность к самоустановке не отменяет требований к правильному монтажу и состоянию посадочных поверхностей.
ГОСТ на радиально-упорные шариковые подшипники
Радиально-упорные модели рассчитаны на совместное воздействие радиальной и осевой нагрузок. Их конструкция позволяет воспринимать осевое усилие преимущественно в одном направлении, поэтому одинарные изделия нередко устанавливают попарно.
ГОСТ на однорядные радиально-упорные шариковые подшипники определяет основные размеры и характеристики изделий. При выборе важно учитывать угол контакта: от него зависит соотношение допустимых радиальных и осевых нагрузок.

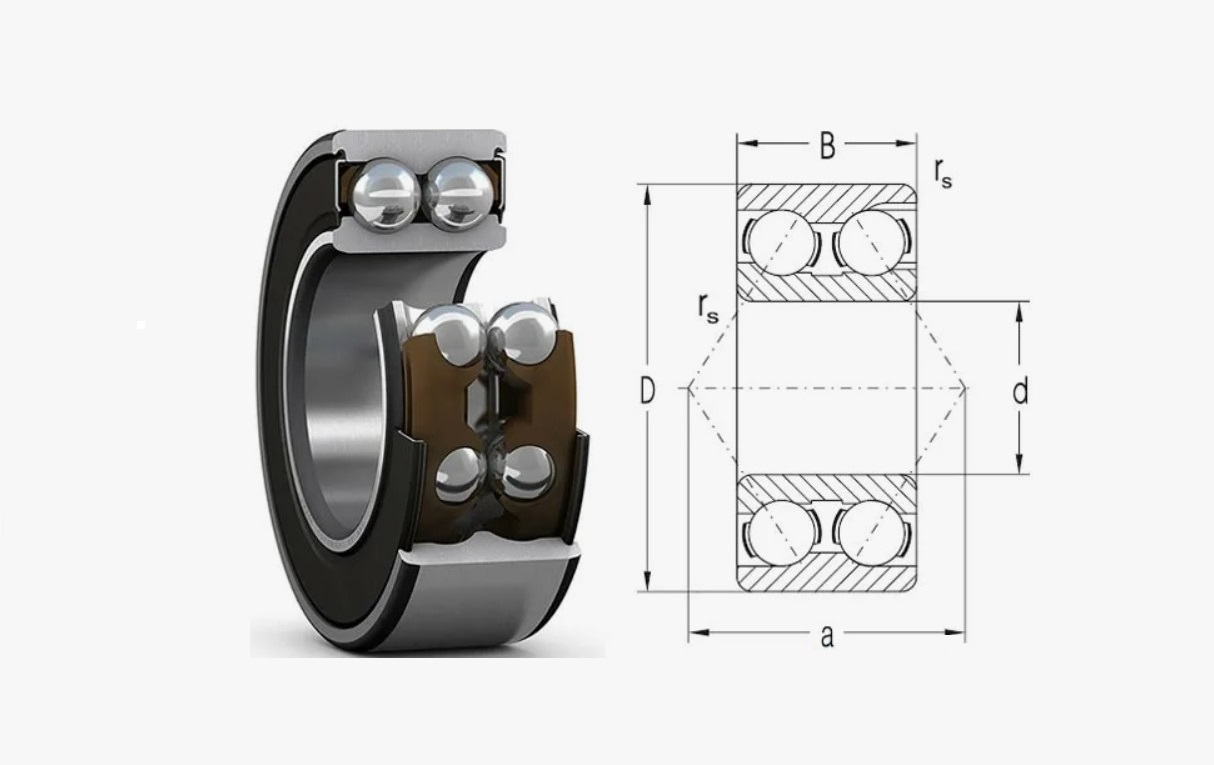

ГОСТ на двухрядные радиально-упорные шариковые подшипники относится к моделям, которые по своим рабочим возможностям могут заменять пару однорядных изделий. Они имеют более компактную компоновку и способны воспринимать осевые нагрузки в обоих направлениях.
ГОСТ на упорные шариковые подшипники
Упорные модели предназначены главным образом для восприятия осевых нагрузок. Они не рассчитаны на значительное радиальное усилие и требуют точной установки относительно оси вращения.
ГОСТ на однорядный упорный шариковый подшипник устанавливает требования к изделиям, воспринимающим осевую нагрузку в одном направлении. Такие модели также называют одинарными упорными подшипниками.
ГОСТ на одинарные упорные шариковые подшипники позволяет подобрать изделие по диаметру вала, наружному диаметру и высоте конструкции. При эксплуатации важно соблюдать ограничения по частоте вращения и не допускать работы без необходимой осевой нагрузки.
Таблица размеров шариковых подшипников по ГОСТ
Таблица размеров шариковых подшипников по ГОСТ используется для предварительного подбора изделия по трём основным параметрам:
- внутреннему диаметру;
- наружному диаметру;
- ширине или высоте подшипника.
Дополнительно в таблицах могут указываться масса, радиусы монтажных фасок, базовая динамическая грузоподъёмность и базовая статическая грузоподъёмность.
Таблица ГОСТ для шариковых подшипников помогает быстро определить серию изделия, однако перед заказом необходимо проверить полное обозначение. Подшипники одинакового размера могут отличаться классом точности, величиной внутреннего зазора, материалом сепаратора, типом уплотнений и другими характеристиками.
Как выбрать шариковый подшипник
Подбор следует начинать с определения условий работы узла. Необходимо выяснить направление и величину нагрузки, скорость вращения, температуру, наличие пыли или влаги, требования к шуму и доступность технического обслуживания.
ГОСТ на размеры шариковых подшипников позволяет проверить геометрическую совместимость изделия с валом и корпусом. Для правильного выбора рекомендуется учитывать:
- тип подшипника — радиальный, радиально-упорный или упорный;
- количество рядов тел качения;
- открытую или закрытую конструкцию;
- наличие защитных шайб и уплотнений;
- класс точности;
- внутренний зазор;
- допустимые динамические и статические нагрузки.
ГОСТ на шариковые подшипники качения обеспечивает унификацию основных параметров, но не означает, что любые детали одинакового размера полностью взаимозаменяемы. Перед заменой следует сверить суффиксы маркировки и технические характеристики.
Где купить шариковые подшипники
Купить шариковые подшипники можно каталоге нашего интернет-магазина. Для поиска достаточно знать маркировку изделия или его основные размеры.
При отсутствии точного обозначения подшипник можно подобрать по внутреннему и наружному диаметрам, ширине, типу нагрузки и условиям эксплуатации. Перед оформлением заказа рекомендуется проверить соответствие изделия требованиям оборудования и действующей технической документации.
