Двухрядные подшипники качения: виды, обозначения, каталог и цены
Двухрядные подшипники качения — это высоконагруженные опоры, в которых два ряда тел качения (шариков или роликов) размещены между внутренним и наружным кольцами. По сравнению с однорядными аналогами они обеспечивают значительно более высокую радиальную грузоподъемность, повышенную жесткость узла и способность воспринимать комбинированные нагрузки. Именно поэтому сферические двухрядные подшипники качения, двухрядные конические подшипники, двухрядные цилиндрические подшипники и другие разновидности активно применяются в тяжелом машиностроении, металлургии, горнодобывающей промышленности, автомобилестроении, редукторах, прокатных станах и энергетическом оборудовании.
В этой статье мы подробно разберем все популярные типы двухрядных подшипников, их конструктивные особенности, обозначения по ГОСТ и ISO, области применения, а также актуальные цены и советы по выбору.
Сферические и самоустанавливающиеся двухрядные подшипники
Сферические двухрядные подшипники качения (сферический двухрядный подшипник) — одни из самых востребованных в промышленности. Они компенсируют перекос вала до 2–3° и воспринимают высокие радиальные и осевые нагрузки в обоих направлениях. Применяются в прокатных станах, дробилках, конвейерах, вентиляторах и ветрогенераторах.
Самоустанавливающийся двухрядный подшипник (шариковый) отлично подходит для электродвигателей, редукторов и легких механизмов, где важна способность к самоустановке при несоосности.
Двухрядный закрытый подшипник в сферическом исполнении (с уплотнениями 2RS) идеален для запыленных и влажных условий — в сельхозтехнике и колесных узлах.

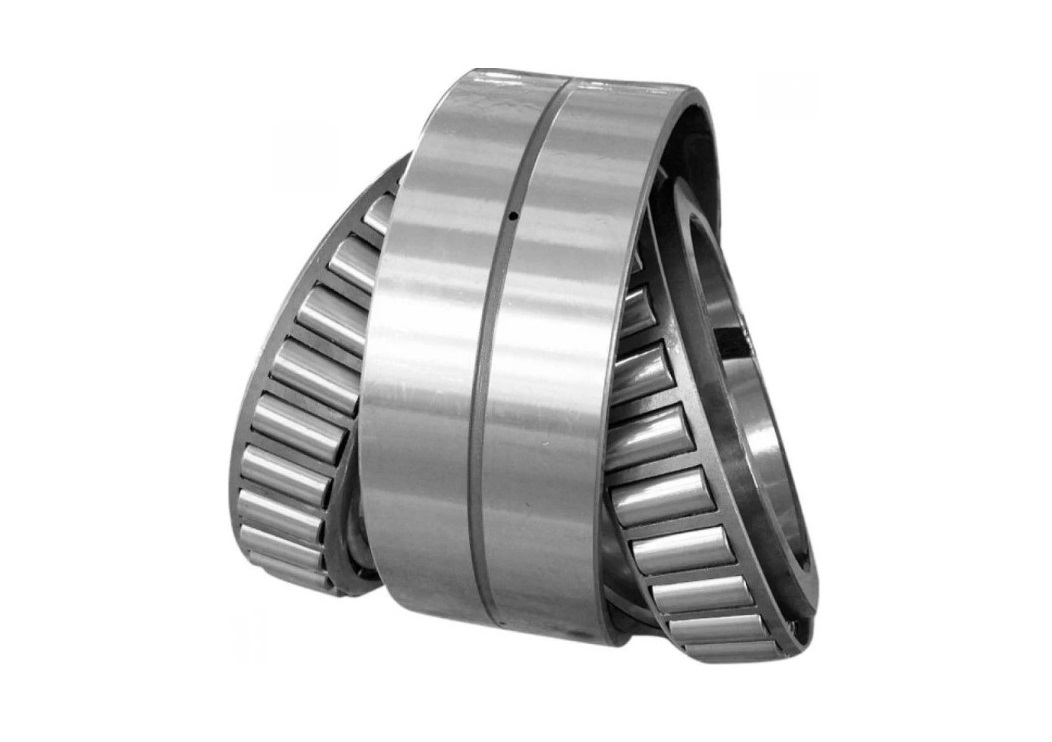

Двухрядный конусный и конический подшипник
Двухрядный конусный подшипник (двухрядный конический подшипник) воспринимает высокие радиальные и осевые нагрузки в обоих направлениях, отличается повышенной жесткостью. Применяется в автомобильных ступицах, редукторах, коробках передач, дробилках и прокатных станах.
Конструкции TDO и TDI позволяют легко регулировать осевой зазор и обеспечивают высокую точность позиционирования вала.
Цилиндрические, упорные и игольчатые двухрядные подшипники
Двухрядные цилиндрические подшипники (серии NN, NNU) обеспечивают максимальную радиальную грузоподъемность и жесткость. Идеальны для шпинделей станков, высокоскоростных редукторов и прецизионного оборудования.
Двухрядные упорные и радиально-упорные подшипники (серии 32xx, 33xx) отлично работают при комбинированных нагрузках и моментных усилиях в электродвигателях, насосах и приводах.
Игольчатый двухрядный подшипник — компактное решение для коробок передач, карданных валов и малогабаритных механизмов, где важна высокая нагрузка при минимальных габаритах.
| Тип подшипника | Основные особенности | Типичные области применения |
|---|---|---|
| Сферический роликовый | Высокая грузоподъемность, компенсация перекоса до 3°, радиальные + осевые нагрузки | Прокатные станы, дробилки, конвейеры, горнодобыча, вентиляторы |
| Конический двухрядный | Высокая жесткость, радиальные + осевые нагрузки в обоих направлениях | Автомобильные ступицы, редукторы, коробки передач, тяжелое оборудование |
| Цилиндрический двухрядный | Максимальная радиальная грузоподъемность, высокая точность и жесткость | Шпиндели станков, прецизионные редукторы, компрессоры |
| Радиально-упорный двухрядный | Комбинированные нагрузки, моментная жесткость, точность вращения | Электродвигатели, насосы, приводы, редукторы |
| Игольчатый двухрядный | Компактность при высокой радиальной нагрузке, минимальные габариты | Коробки передач, карданные валы, сельхозтехника, малые механизмы |
* Для удобства производителей и специалистов применяется таблица размеров двухрядных подшипников, позволяющая быстро определить необходимое исполнение. Не менее востребована таблица двухрядных роликовых подшипников, в которой представлены основные характеристики различных конструктивных исполнений. При сравнении нескольких моделей помогает таблица обозначений двухрядных подшипников, содержащая типоразмеры и основные технические параметры.
Обозначение двухрядных подшипников
Обозначение двухрядных подшипников строится по ГОСТ 3189-89 / ГОСТ 520-2011 и международным стандартам (SKF, FAG, NSK). Примеры: 22205 (сферический роликовый), NN3005 (цилиндрический), 97520 (конический двухрядный). Суффиксы K (коническое отверстие), 2RS (закрытый), C3 (увеличенный зазор) имеют критическое значение при подборе.
Двухрядные подшипники каталог и подбор
В каталоге двухрядных подшипников представлены популярные серии: 222xx, 223xx (сферические роликовые), 12xx/22xx (самоустанавливающиеся шариковые), NN30xx (цилиндрические), TDO/TDI (конические). Подбор осуществляется по грузоподъемности, скорости, перекосу, условиям среды и размерам.
Рекомендуется использовать технические каталоги производителей для точного соответствия параметров.
Цена двухрядных подшипников
Цена двухрядных подшипников зависит от бренда, размера, типа и исполнения. Актуальные примеры с сайта Подшипник.рф:
- NSK 22205 CKE4 (сферический роликовый) — 5 446 ₽/шт.
- SKF 3205 A2RS1TN9C3VT114 (радиально-упорный двухрядный) — 4 679 ₽/шт.
Небольшие модели — от 300–2000 ₽, крупные промышленные — от 10 000 ₽ и выше. Премиум бренды дороже китайских и российских аналогов, но обеспечивают больший ресурс.
Заключение
Двухрядные подшипники качения представлены большим количеством конструктивных исполнений, предназначенных для различных условий эксплуатации. При выборе необходимо учитывать тип воспринимаемых нагрузок, конструкцию, размеры, обозначение двухрядных подшипников, требования каталога и особенности оборудования. Комплексный подход к подбору позволяет обеспечить надежную и долговечную работу механизма, а также сократить затраты на техническое обслуживание и ремонт.
