Подшипник для вала: виды, корпусные опоры, крепление и выбор по нагрузке
Подшипник для вала нужен, чтобы вал мог вращаться с минимальным сопротивлением, сохранял заданное положение и передавал рабочие нагрузки на станину, корпус оборудования или несущую раму. Правильно подобранный узел уменьшает трение, вибрацию, шум и износ, а также помогает избежать перегрева, перекоса и преждевременного выхода привода из строя.
Важно различать обычный подшипник качения, подшипник в корпусе для валов, линейный подшипник для направляющей и подвесной подшипник для вала карданной передачи. Несмотря на похожие названия, эти изделия работают по-разному, имеют различное назначение, способ крепления и допустимые нагрузки.
Содержание
- Для чего нужен подшипник на валу
- Какие подшипники применяются для валов
- Подшипник скольжения в корпусе для валов: устройство и преимущества
- Корпусные подшипники для валов: виды корпусов
- Подшипник для вала с креплением: способы монтажа
- Опорные подшипники для вала и схема расположения опор
- Подвесной подшипник для вала: промышленный и автомобильный вариант
- Как подобрать подшипник для вала
- Монтаж, смазка и обслуживание
- Типичные неисправности подшипниковых опор
- Ответы на частые вопросы
Для чего нужен подшипник на валу
Вал передаёт крутящий момент от электродвигателя, редуктора, муфты, шкива, звёздочки или другого элемента привода к рабочему механизму. Без подшипниковой опоры металлическая поверхность вала будет соприкасаться с отверстием корпуса или станины, что приведёт к повышенному трению, быстрому износу, нагреву и возможному заклиниванию.
Отвечая на вопрос, для чего нужен подшипник на валу, можно выделить несколько основных функций: подшипник обеспечивает свободное вращение, воспринимает нагрузку, удерживает вал в заданном положении, снижает вибрацию и передаёт усилия на неподвижную конструкцию оборудования.
- Снижение трения между вращающимся валом и неподвижным корпусом.
- Поддержка вала и предотвращение его прогиба.
- Восприятие радиальных, осевых или комбинированных нагрузок.
- Сохранение соосности элементов привода.
- Уменьшение шума, вибрации и биения вала.
- Передача рабочей нагрузки на раму, станину или корпус механизма.
- Упрощение обслуживания и замены изношенных элементов.
Например, на приводном валу конвейера подшипники поддерживают барабан, воспринимают нагрузку от ленты и транспортируемого материала. На валу вентилятора опоры воспринимают вес крыльчатки и усилие от ремённой передачи. В редукторе подшипники удерживают шестерни в рабочем положении и обеспечивают правильное зацепление зубьев.
Какие подшипники применяются для валов
Подшипник для валов выбирают не только по внутреннему диаметру. Для правильного выбора необходимо учитывать тип движения, направление нагрузки, частоту вращения, рабочую температуру, загрязнённость среды, способ крепления корпуса, длину вала и наличие осевого усилия.
| Тип подшипника | Основная нагрузка | Где применяется | Особенности |
|---|---|---|---|
| Радиальный шариковый | Преимущественно радиальная | Электродвигатели, вентиляторы, насосы, ролики, конвейеры | Универсальное решение для большинства вращающихся валов |
| Радиально-упорный | Радиальная и осевая | Редукторы, насосы, высокоточные приводы, шпиндельные узлы | Используется при комбинированной нагрузке |
| Упорный | Осевая | Винтовые передачи, домкраты, ШВП, червячные редукторы | Удерживает вал от смещения вдоль оси |
| Сферический роликовый | Высокая радиальная и комбинированная | Тяжёлые конвейеры, дробилки, сельхозтехника, металлургия | Допускает небольшую несоосность и рассчитан на большие нагрузки |
| Линейный подшипник | Нагрузка на каретку при движении по валу | ЧПУ, 3D-принтеры, робототехника, упаковочное оборудование | Вал обычно неподвижен, а корпус с подшипником перемещается |
Радиальные, упорные и радиально-упорные подшипники
Радиальный подшипник для вала воспринимает нагрузку, направленную перпендикулярно оси вращения. Такая сила возникает от шкива, ремня, цепи, звёздочки, барабана, крыльчатки, массы самого вала или рабочего инструмента. Радиальные шариковые подшипники применяются в большинстве стандартных приводов.
Если вал стремится переместиться вдоль своей оси, необходимо учитывать осевую нагрузку. Она характерна для винтовых механизмов, косозубых и червячных передач, насосов, компрессоров, ходовых винтов и некоторых редукторов. В таких случаях могут потребоваться опорные подшипники для вала, упорные либо радиально-упорные подшипники.
Упорный подшипник предназначен главным образом для восприятия осевой нагрузки. Он удерживает вал от перемещения вдоль оси, но не заменяет радиальный подшипник при значительной поперечной нагрузке. Радиально-упорная конструкция применяется, когда на опору одновременно действуют радиальные и осевые силы.

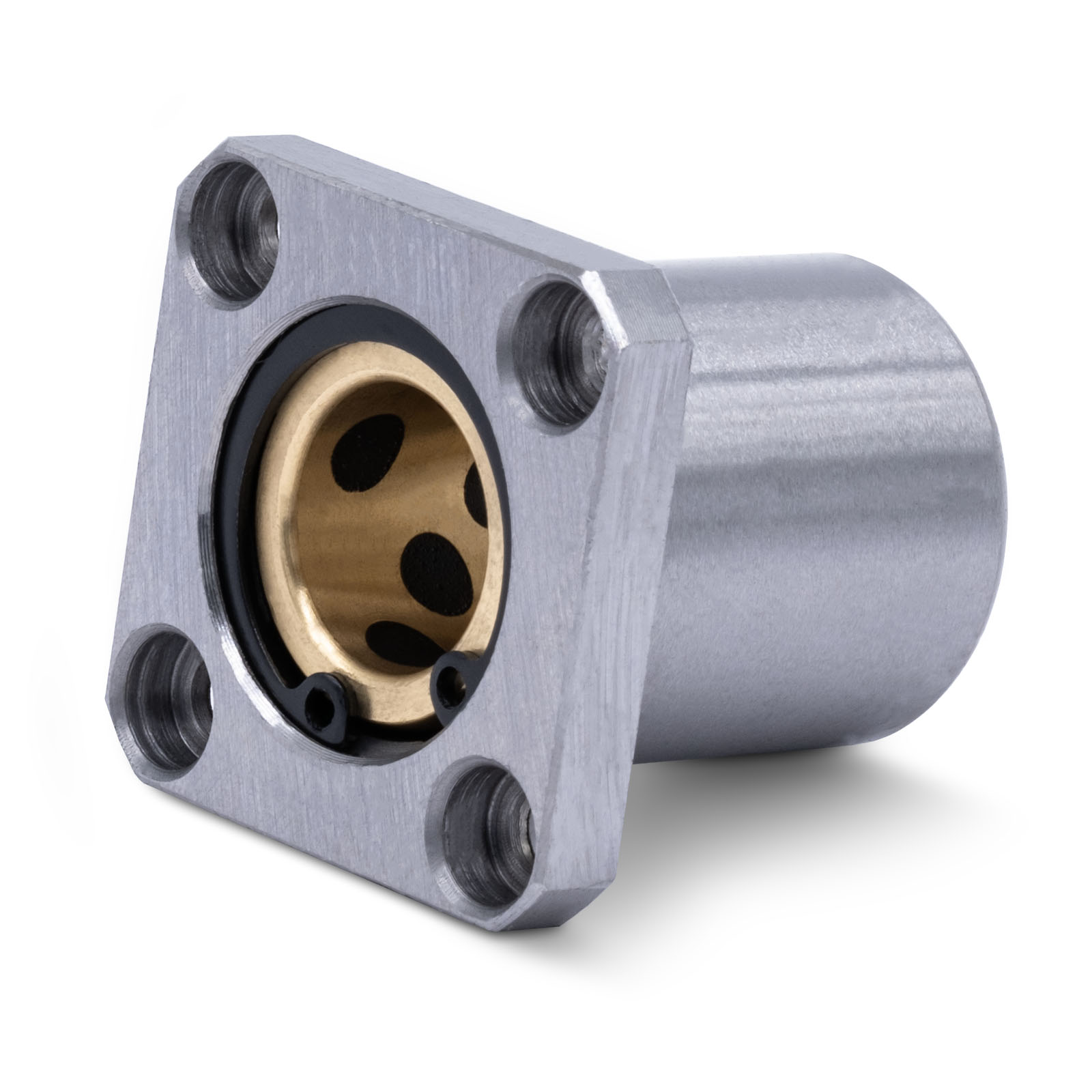

Подшипник в корпусе для валов: устройство и преимущества
Подшипник в корпусе для валов представляет собой готовый подшипниковый узел. Он состоит из вставного подшипника, корпуса, уплотнений, смазки и элементов фиксации на валу. Такой узел удобно монтировать на раму, станину, торцевую стенку оборудования или специальную направляющую.
В распространённых корпусных узлах используется вставной шариковый подшипник серии UC. Он имеет сферическую наружную поверхность, а корпус — сферическое посадочное отверстие. Такая конструкция помогает компенсировать небольшие отклонения при монтаже, но не исключает необходимость выравнивания опор относительно оси вала.
- Внутреннее кольцо с посадочным отверстием под вал.
- Наружное кольцо и тела качения.
- Сепаратор, удерживающий шарики или ролики.
- Уплотнения, защищающие рабочую зону от пыли и влаги.
- Пластичная смазка или система повторного смазывания.
- Корпус из чугуна, стали, пластика или нержавеющей стали.
- Стопорные винты, эксцентриковая втулка или закрепительная втулка.
- Крепёжные отверстия, лапы, фланец или направляющие.
Корпусные подшипники для валов особенно удобны, когда в конструкции нет подготовленного расточного отверстия под стандартный подшипник. Вместо сложной механической обработки достаточно закрепить готовую опору болтами на жёстком основании, установить вал, отцентровать узел и выполнить окончательную затяжку крепежа.
Корпусные подшипники скольжения для валов: виды корпусов
Корпусные подшипники для валов отличаются расположением крепёжных отверстий, формой корпуса, ориентацией монтажной поверхности и возможностью регулировки положения. Тип корпуса подбирают по конструкции оборудования и месту установки вала.
| Серия корпуса | Конструкция | Способ крепления | Типичное применение |
|---|---|---|---|
| UCP | Корпус на лапах | Два болта к горизонтальной раме или основанию | Конвейеры, вентиляторы, приводные валы, ролики, сельхозтехника |
| UCF | Квадратный фланцевый корпус | Четыре болта к вертикальной поверхности | Торцевые стенки, корпуса машин, боковые панели |
| UCFL | Овальный фланцевый корпус | Два болта к вертикальной поверхности | Компактные приводы и механизмы со средней нагрузкой |
| UCFC | Круглый фланцевый корпус | Четыре болта к торцевой плите | Специальные машины, круглые посадочные зоны |
| UCT | Натяжной корпус | Установка в направляющих с возможностью перемещения | Ремённые, цепные и ленточные передачи |
| SNL и аналоги | Разъёмный тяжёлый корпус | Монтаж к жёсткому основанию болтами | Крупные валы, тяжёлые приводы, высокие нагрузки |
Подшипник скольжения в корпусе для валов серии UCP устанавливают на горизонтальное основание. Такой вариант подходит для валов конвейеров, барабанов, роликов, вентиляторов и большинства открытых промышленных приводов. UCF используют, когда вал выходит через стенку или торцевую панель оборудования. UCFL подходит для более компактного фланцевого крепления.
Натяжные корпусные подшипники серии UCT применяются в механизмах, где необходимо регулировать положение опоры. Это актуально для натяжения ремня, цепи, конвейерной ленты и других передач, в которых требуется периодически компенсировать растяжение рабочего элемента.
Подшипник для вала с креплением: варианты монтажа
Подшипник для вала с креплением следует выбирать по двум отдельным критериям: способу установки корпуса на оборудование и способу фиксации внутреннего кольца на валу. Корпус может быть фланцевым, на лапах или натяжным, а сам подшипник при этом фиксируется стопорными винтами, эксцентриковой втулкой, закрепительной втулкой или посадкой с натягом.
- На лапах — для установки на горизонтальную раму, плиту или станину.
- Фланцевое крепление — для монтажа к вертикальной стенке или торцевой поверхности.
- Натяжное крепление — для регулировки положения корпуса в направляющих.
- Картриджное крепление — для установки в подготовленное гнездо.
- Крепление корпуса линейного подшипника — для установки на подвижную каретку.
- Стопорными винтами во внутреннем кольце.
- Эксцентриковой втулкой с фиксирующим винтом.
- Закрепительной втулкой.
- Посадкой с натягом.
- Зажимной конструкцией.
- Буртом вала, гайкой, шайбой или стопорным кольцом в специальных схемах.
При выборе важно проверить высоту оси вала, расстояние между монтажными отверстиями, габариты корпуса, диаметр и прочность крепёжных болтов, доступ к смазочному отверстию и возможность установки защитного кожуха. Корпус не должен располагаться на тонком, деформируемом или неровном основании.
Опорные подшипники для вала и схема расположения опор
Опорные подшипники для вала могут обозначать как обычные подшипниковые опоры, поддерживающие вращающийся вал, так и подшипники, предназначенные для осевой фиксации. Чтобы выбрать правильный вариант, необходимо понять, какие силы действуют на вал в конкретном механизме.
Если вал несёт шкив, барабан, звёздочку, крыльчатку или ремённую передачу, на опоры преимущественно действует радиальная нагрузка. Если конструкция включает червячную передачу, винтовой механизм, ШВП, косозубую передачу или насосную ступень, дополнительно возникает осевое усилие.
Для длинного вала нельзя без расчёта жёстко фиксировать оба конца в осевом направлении. Во время работы вал нагревается и удлиняется. Если обе опоры не позволяют компенсировать это перемещение, внутри узла возникают дополнительные напряжения, повышается температура и ускоряется износ.
Обычно одна опора выполняет фиксирующую функцию: удерживает вал от смещения вдоль оси. Вторая опора является плавающей: она поддерживает вал радиально, но допускает его осевое перемещение при температурном расширении.
Такая схема особенно важна для длинных приводных валов, валов конвейеров, ходовых винтов, высокотемпературных механизмов и оборудования с заметным нагревом во время непрерывной работы.
Подвесной подшипник для вала: промышленный и автомобильный вариант
Подвесной подшипник для вала — это запрос с несколькими значениями. В автомобильной тематике под ним чаще понимают подвесной подшипник карданного вала. В промышленности речь может идти о промежуточной опоре длинного вала, установленной на раме, кронштейне или специальной подвесной конструкции.
Автомобильный подвесной подшипник карданного вала поддерживает промежуточную часть карданной передачи, помогает сохранять геометрию вала и снижает вибрацию. Как правило, он включает подшипник, резиновый демпфер, кронштейн и элементы крепления к кузову, раме или подрамнику.
Подвесной подшипник для вала автомобиля нельзя выбирать как универсальную промышленную опору только по внутреннему диаметру. Для автомобильной детали имеют значение модель автомобиля, тип трансмиссии, длина карданного вала, конструкция кронштейна, OEM-номер, применяемость по каталогу и подбор по VIN.
В промышленном оборудовании длинный вал может поддерживаться несколькими корпусными опорами. Промежуточная опора снижает прогиб вала, ограничивает вибрацию и помогает равномерно распределить нагрузку между подшипниками. При её подборе учитывают длину и диаметр вала, расположение шкивов, звёздочек, муфт, частоту вращения, тип нагрузки и возможное температурное расширение.
Как подобрать подшипник для вала
Подбор подшипника для вала должен начинаться с анализа всего механизма. Одинаковый по диаметру подшипник может оказаться неподходящим из-за недостаточной грузоподъёмности, неверного способа крепления, отсутствия осевой фиксации или неподходящих уплотнений.
- Определите, вращается ли вал или служит направляющей для линейного перемещения.
- Измерьте фактический диаметр посадочной шейки вала.
- Проверьте состояние поверхности: наличие износа, овальности, коррозии, задиров и следов проворачивания.
- Определите радиальную, осевую или комбинированную нагрузку.
- Установите частоту вращения и рабочий режим: постоянный, кратковременный, реверсивный, ударный.
- Выберите способ крепления корпуса: лапы, фланец, натяжная конструкция, разъёмный корпус или линейный корпус.
- Учтите температуру, влажность, пыль, контакт с водой и агрессивными средами.
- Определите схему расположения опор: фиксированная, плавающая, промежуточная или комбинированная.
- Проверьте наличие места для монтажа, смазки, осмотра и замены подшипника.
- Сверьте размеры, грузоподъёмность, предельную частоту вращения и исполнение с каталогом производителя.
| Задача | Подходящее решение | Нагрузка | Что важно проверить |
|---|---|---|---|
| Поддержать приводной вал конвейера | Корпусной узел UCP | Преимущественно радиальная | Диаметр вала, высота оси, крепёжные размеры, загрязнённость |
| Установить вал через стенку оборудования | Фланцевый узел UCF или UCFL | Преимущественно радиальная | Тип фланца, расположение отверстий, доступ к обслуживанию |
| Натянуть ремень, цепь или ленту | Натяжной корпус UCT | Преимущественно радиальная | Ход регулировки, направление натяжения, жёсткость направляющих |
| Удержать вал от осевого смещения | Упорная или радиально-упорная опора | Осевая или комбинированная | Направление осевой силы, жёсткость, точность, преднатяг |
| Перемещать каретку по круглому валу | Линейный подшипник в корпусе | Нагрузка на подвижную каретку | Диаметр, точность и твёрдость направляющего вала, допустимый люфт |
| Поддержать карданный вал автомобиля | Подвесной подшипник карданного вала | Трансмиссионная и вибрационная | VIN, OEM-номер, модель автомобиля, конструкция кронштейна |
Монтаж подшипника на вал и в корпус
Качественный подшипник для вала может быстро выйти из строя при неправильной установке. Основные причины повреждений после монтажа — перекос корпуса, загрязнение, неверная посадка, передача усилия через тела качения, слабая фиксация на валу и отсутствие компенсации температурного расширения.
- Чистоту и состояние посадочной поверхности вала.
- Диаметр, овальность и конусность шейки вала.
- Отсутствие заусенцев, коррозии, трещин и глубоких рисок.
- Плоскостность и жёсткость основания корпуса.
- Соосность нескольких подшипниковых опор.
- Состояние уплотнений и наличие подходящей смазки.
- Комплектность стопорных винтов, втулок и крепёжных элементов.
- Возможность свободного вращения вала после предварительной установки.
При установке подшипника на вал монтажное усилие передают на внутреннее кольцо. Если подшипник устанавливают в корпус, усилие прикладывают к наружному кольцу. Нельзя передавать ударное или запрессовочное усилие через шарики либо ролики: это повреждает дорожки качения и существенно сокращает ресурс узла.
- Установите корпуса на основание без окончательной затяжки болтов.
- Наденьте корпусные подшипники на вал.
- Разместите вал в рабочем положении.
- Выровняйте опоры относительно оси вала.
- Проверьте лёгкость вращения без заеданий.
- Затяните крепёж корпуса с контролем момента.
- Зафиксируйте внутреннее кольцо на валу.
- Выполните пробный пуск и проверьте температуру, шум и вибрацию.
- После первых часов работы повторно проверьте затяжку крепежа и фиксацию на валу.
Типичные неисправности подшипниковых опор
| Признак | Вероятная причина | Что проверить |
|---|---|---|
| Шум при работе | Загрязнение, износ, нехватка смазки, перекос | Уплотнения, чистоту, соосность, люфт, состояние дорожек качения |
| Перегрев корпуса | Перетяжка, неправильная посадка, избыток смазки, высокая скорость | Температуру, способ фиксации, схему опор, нагрузку |
| Вибрация | Дисбаланс, несоосность, слабое основание, повреждение подшипника | Биение вала, балансировку шкива, крепёж, состояние рамы |
| Проворачивание подшипника на валу | Ослабление винтов, изношенная шейка, неверная фиксация | Диаметр вала, стопорные винты, состояние посадочной поверхности |
| Утечка смазки | Повреждённое уплотнение, перегрев, избыток смазки | Состояние уплотнений, температуру, объём смазочного материала |
| Закусывание вала | Перекос опор, температурное расширение, неверная осевая фиксация | Схему фиксированной и плавающей опоры, центровку, нагрев |
Если подшипник на валу шумит или перегревается, необходимо проверять не только сам узел. Причиной могут быть чрезмерное натяжение ремня, перекос муфты, дисбаланс крыльчатки, деформация рамы, неправильное расположение шкива, повреждение звёздочки или чрезмерный прогиб вала.
Частые вопросы
Сначала определяют, вращается вал или используется как линейная направляющая. Затем измеряют посадочный диаметр, оценивают радиальные и осевые нагрузки, частоту вращения, загрязнённость среды и способ крепления. Для обычного приводного вала на раме часто используют корпусной подшипниковый узел UCP, но окончательный выбор зависит от условий эксплуатации.
Обычный подшипник устанавливают в заранее подготовленное посадочное отверстие корпуса или станины. Подшипник скольжения в корпусе для валов поставляется в готовом корпусе с крепёжными отверстиями, поэтому его проще устанавливать на раму, стенку или основание оборудования.
UCP используют для монтажа на горизонтальное основание. UCF подходит для установки на вертикальную стенку или торцевую поверхность с креплением на четырёх болтах. UCFL выбирают при необходимости компактного фланцевого крепления на двух болтах. Решение зависит от положения вала, доступного пространства и нагрузок.
Стандартный корпусной шариковый узел рассчитан прежде всего на радиальные нагрузки и допускает только ограниченные осевые усилия в рамках характеристик производителя. Если вал испытывает заметную осевую нагрузку, необходимо использовать упорную, радиально-упорную или специализированную роликовую схему.
Под этим запросом обычно подразумевают корпусной подшипниковый узел, который крепится к раме, станине или стенке оборудования. Также это может быть линейный подшипник в корпусе для перемещения каретки по неподвижному направляющему валу. Перед заказом нужно определить принцип движения механизма.
Нет. Автомобильный подвесной подшипник для вала рассчитан на определённую конструкцию карданной передачи, геометрию крепления и параметры конкретного автомобиля. Для промышленного вала подбирают корпусные подшипники, опоры или специальные узлы с учётом нагрузки, диаметра, частоты вращения и условий эксплуатации.
При нагреве вал удлиняется. Если обе опоры не допускают осевого перемещения, возникают внутренние напряжения, повышается температура и ускоряется износ подшипников. Для компенсации обычно используют фиксированную опору с одной стороны и плавающую опору с другой.
Итоги
Подшипник для вала необходимо выбирать как часть всей механической системы, а не только по посадочному диаметру. Для большинства промышленных приводов практичным решением становится подшипник в корпусе для валов: он упрощает монтаж, обслуживание и замену, но требует правильного подбора корпуса, типа фиксации и схемы расположения опор.
Корпусные подшипники скольжения для валов UCP подходят для установки на раму, фланцевые UCF и UCFL — для крепления к вертикальной стенке, а натяжные UCT — для ремённых, цепных и ленточных передач. При наличии осевой нагрузки необходимо отдельно рассматривать опорные подшипники для вала, упорные или радиально-упорные решения. Подвесной подшипник для вала карданной передачи подбирают только по применяемости к конкретному автомобилю, OEM-номеру или VIN.
